Выбор швеллера для лестницы

Лестница из швеллера

Лестница из швеллера – прочная и надежная конструкция, изготавливаемая с одним или несколькими маршами, прямой или винтовой конфигурации. Может устанавливаться снаружи или внутри зданий любого назначения – жилого, промышленного или административного. С помощью декоративных элементов из полимеров, древесины, металла и стекла конструкцию адаптируют к любому интерьеру или стилю фасада.

Преимущества лестниц из швеллера и уголка

Для конструкций из прочного стального профиля характерны:

  • Устойчивость к повреждениям, высоким и низким температурам. Все элементы обрабатывают грунтовкой с последующим окрашиванием или грунт-эмалью – составом «два в одном». Это обеспечивает стойкость металлоконструкции к влаге.
  • Способность ступеней выдерживать значительную нагрузку.
  • Простое обслуживание в процессе эксплуатации.
  • Широкий перечень возможных конструктивных вариантов – традиционных и оригинальных.

При изготовлении своими руками и отсутствии дорогих элементов – кованых или изготовленных из эксклюзивных материалов – лестница из швеллера имеет вполне доступную стоимость.

Основные условия при проектировании

При проектировании лестницы учитывают основные правила:

  • Уклон конструкции для жилых строений – 30-40°.
  • Количество ступеней для одномаршевых вариантов должно быть не более 18, двухмаршевых – не более 16 штук на марш.
  • В двухмаршевой модели ширина площадки обычно равна ширине маршей.
  • Лестницы из швеллера и других видов проката, ведущие в жилом доме на второй этаж, рекомендуется изготавливать не уже 0,8 м.
  • Ширина ступени – примерно 30 см, высота – 14-20 см. В домах с детьми или людьми с ограниченными физическими способностями высоту ступеней делают не более 12 см.
  • Для стыковки элементов используют сварку или резьбовые соединения. Первый вариант более надежный, поэтому для лестниц с высокой нагрузкой выбирают именно его. Конструкции, выполняющие функции аварийных или пожарных лестниц, дополнительно усиливают.
  • Ступени наружных лестниц изготавливают из древесины или рифленого листа.

Варианты конструкций

Лестницы конструируют с различными механизмами фиксации ступеней:

  • Тетива. Это опорный элемент, на который опираются ступени. Используется только в паре. Классический вариант, отличающийся наибольшей надежностью.
  • Косоур – наклонная балка, на которой сверху на специальной гребенке располагаются проступи. Косоур может быть один или их может быть несколько.
  • Мощная центральная опора. К ней крепятся ступени винтовой лестницы.

Маршевая лестница из швеллера с косоурами

Для изготовления мало- и средненагружаемых конструкций обычно используется прокат с П-образным сечением №12 или более. Однако в каждом случае желательно произвести профессиональный расчет нагрузки. Затем с его помощью – определить, какой номер швеллера подходит для сооружения конкретной лестницы. Швеллер и уголок в основном используют для изготовления каркаса, полностью скрываемого ступенями и облицовочными материалами.

Краткое описание изготовления простейшего варианта каркаса:

  • швеллер располагают с двух сторон от ступеней полками внутрь или наружу;

  • из уголка изготавливают гребенки, привариваемые к швеллеру;
  • гребенки и перемычки из уголка, соединяющие их, служат опорами для ступеней;
  • каркас фиксируют к вертикальным и горизонтальным ограждающим конструкциям анкерами;
  • после окончания монтажных работ и испытаний на прочность проводят антикоррозионную обработку всех металлических элементов.

Для облицовки металлической лестницы из швеллера, располагаемой внутри помещения, используют гипсокартонные листы, пластик, древесные материалы, стекло. Ступени изготавливают из дерева, камня, толстого стекла, металла. Главное требование – обеспечение антискользящей поверхности проступей. Для проступей лестниц, располагаемых снаружи, используют рифленый или просечно-вытяжной лист, обладающий хорошими антискользящими характеристиками.

Самостоятельно изготовить из швеллера винтовые и другие сложные лестничные конструкции сложно. И, как правило, для устройства винтовых лестниц или моделей на одном центральном косоуре используют другие виды металлопроката, чаще всего – профильные трубы.

Изготовление лестницы на второй этаж из уголка швеллера: конструктивные особенности, преимущества и нюансы монтажа

Загородные двухэтажные дома один из наиболее популярных видов сооружений для жизни. Постройка второго этажа позволяет не только получить больше площади дома, но и сэкономить место на участке, оставив для активного образа жизни несколько квадратных метров. Но для удобства передвижения требуется позаботиться об удобном доступе к верхнему этажу. Лестница на 2 этаж из швеллера один из самых простых и удобных способов возведения.

Швеллер

Лестница на второй этаж из швеллера – особенности и нюансы

При архитектурных работах если необходимо возвести сооружение для подъема на второй этаж один из лучших способов использование металлических изделий. Если монтаж проводится внутри помещения возможно дополнительно проводить облицовку деревом, или другими материалами, чтобы улучшить вид сооружения.

Как способ облицовки подходит и обычная краска или лак. Зависимость от стиля декора и назначения комнаты, количества денег, которые можно затратить на постройку и декорирование, а также дизайнерских решений. Среди всех видов лестниц в многоэтажных сооружениях наиболее популярной является лестница из уголка или швеллера своими руками. Монтировать можно внутри или снаружи помещения. Отличия будут незначительны.

Уличное сооружение из швеллера

Конструктивные особенности

Главными требованиями к любому виду подъемных систем является безопасность и удобство использования. Под безопасностью подразумевают прочность, устойчивость и надежность. Несущие балки из швеллера дают возможность получить владельцу дома все необходимые технические характеристики. Поэтому, использование металлического швеллера оправдано при возведении лестниц.

Основным требованием является прочность. Крепить составные части лестниц можно на болтах, сваривая между собой или заклепками.

Характерным свойством швеллера является повышенная жесткость на изгиб. При этом ребра жесткости дополнительно повышают прочность профилей. К несущим стенам и полу можно монтировать основание анкерами. Чтобы закрепить ступени на косоурах или тетивах обычно используют металлические уголки. Причем место прикрепления определяется особенностями расположения.

Если требуется использовать поворотную лестницу, то на швеллерах делают специальные изгибы. Чтобы этого добиться требуется в местах поворота вырезать клинья, нагреть балку, затем изогнуть под нужным углом и сварить. Для укрепления стыков можно приварить металлическую пластину. Однако процесс достаточно затруднителен для людей, которые не обладают достаточными навыками сварки.

Поэтому желательно изготавливать сооружения с прямым маршем. А при необходимости сделать поворот монтировать площадку между двумя маршами.

Облицовка проводится деревянными, стеклянными или каменными украшениями. Балясины могут сделать кованными или вырезанными из дерева. Это позволяет добиться сочетаемости с любым стилем декора. При этом получается комплект из недорогой несущей из металлического основания и с дополнительным использованием уголков как опор для ступенек с более ценной облицовкой.

Облицовка ступеней уличных сооружений проводится редко. Можно на горизонтальную часть наложить панельные металлические пластины, рифленые или вытяжные. Подступенки можно не накрывать.

Чтобы обеспечить безопасность при подъеме и спуске дополнительно устанавливаются перила. Выполняются из разнообразных материалов. При желании можно сделать их простыми или сложными по форме, в зависимости от того, какой был избран чертеж.

Преимущества и некоторые нюансы

Среди основных достоинств лестниц из металлопроката и уголка можно выделить:

  1. Отсутствие необходимости в сложном уходе.
  2. Устойчивость к факторам внешней среды.
  3. Прочность, при которой не возникает вибраций и скрипов при движении.
  4. Без облицовки, она выглядит достаточно легко.
  5. Большой выбор элементов декора.

При этом зависимость места установки балок также присутствует. Если они обращены наружу, достигается изящный вид. В противном случае прочность каркаса повысится.

Изготовление маршевой лестницы

Металлическая модель отличается длительным сроком эксплуатации и надежность. Однако для монтажа и прикрепления крепежных элементов потребуется навыки работы по железу, и умения работать со сварочным аппаратом. В некоторых случаях логичным решением станет привлечь профессионала, который сварит марш. Если попробовать выполнить работы самому, возможны перекашивания или изгибы марша. При уверенности в своих силах можно заняться этим самостоятельно.

Металлопрокат

Наиболее распространенным способом является изготовление каркаса из двух металлических профилей, которые нарезаются согласно габаритам уголков. Первый этап – сварка рамы, после чего можно делать каркас для ступенек. Прикрепление осуществляется сверху металлического изделия или с внутренней части рамы.

Если крепление планируется на верхнюю часть профиля, то требуется приварить уголки к верхней полке швеллера. При монтаже с внутренней части рамы нужно изначально прикрепить уголки к наклонным опорам со внутренней стороны. После чего можно прикреплять остальные части. После процесса варки нужно очистить и шлифовать их. Затем нанести покрытие против коррозии и окрасить.

Установить в готовом виде из-за большой массы затруднительно. Поэтому, требуется использовать кран или подъемный механизм. Или же привлечь достаточное число помощников. После закрепления марша можно начинать декор, облицовку и другие связанные с установкой работы.

Швеллер в изготовлении

Если было принято решение для основы каркаса использовать швеллер, то требуется правильно рассчитать нагрузочные веса. Прочность и долговечность данного вида металлического профиля сделали его популярным, однако даже у него есть пределы нагрузки. Также при передвижениях отсутствуют вибрации и резонанс.

И простой внешний вид также делает его конкурентоспособным относительно других видов профиля. Из прокатных металлических листов обычно изготавливают тетивы или косоуры, которые представляют собой компоненты, формирующие несущую основу.

Косоуры могут быть одиночными или парными. В таком случае ступеньки размещают строго посередине.

Какой швеллер применять

Какой швеллер лучше использовать для лестницы? Чтобы правильно выбрать изделие требуется рассчитать нагрузку. Маркировка производителя на продукции дает возможность получить информацию о параметрах. Обычно цифровые обозначения имеют значение при расчете высоты. Для лестниц удобно будет выбирать металлопрокат с индексами от 8 до 18.

Причем расчетная часть работ проводится исходя из таких данных:

  • угол наклона;
  • максимальные нагрузки на неё;
  • масса ступеней;
  • габариты ступеней;
  • количество основ для крепления;
  • высота марша.

Если планируется сделать марш шире 100см, требуется использовать 3 и более несущей основы.

Типичные виды швеллера

Особенности монтажа

В общем виде установка лестницы из металлического профиля проводится следующим образом:

  1. Первоначально требуется выбрать вид металлического проката и правильно рассчитать нагрузки для него. При неправильно выбранном материале снижается срок эксплуатации лестницы и существенно падает риск обрушения при подъеме больших грузов.
  2. Собирать каркас можно только если в чертеже предусмотрены все параметры толщин, в том числе облицовки и ступеней. При отсутствии облицовки нужно учитывать, что снижается устойчивость к факторам внешней среды. Внешний вид также будет трудно назвать презентабельным.
  3. При установке в основе для возведения металлопрокатного профиля полками вовнутрь снижается ширина, но существенно увеличивает её прочность. В таком случае ступеньки могут устанавливаться на внутреннюю часть полки. Такой способ крепления достаточно привлекателен внешне за счет закрытого пространства.
  4. Если разместить швеллер для лестниц полками к наружной части, то внешний вид только выиграет. Особенно после окраски внешней части.
  5. Если требуется существенно повысить прочность основы для лестницы, можно дополнительно к нижней части швеллера прикрепить специальные косынки, которые опираются на ступеньки. Это также поможет существенно улучшить характеристики лестницы в краткие сроки если изменился уровень нагрузок или способ эксплуатации.
Читать еще:  Какой проем нужен для лестницы на мансарду

Простой вариант декора

Наиболее высокие требования при монтаже предъявляются к связывающим узлам. Внешние части опор и способы монтажа должны быть способны выдержать максимальные нагрузки. Чтобы скрепить между собой, можно использовать сварку, болты или заклепки. К числу надежных и практичных способов является применение анкерных болтов. После чего можно забетонировать нижние часть лестницы.

Декоративная облицовка из швеллера

Чтобы сделать лестницу более привлекательной хорошим выбором будет облицовка отделочными материалами:

  1. Древесина, может использоваться для изготовления декоративных резных балясин и перил. Можно подобрать достаточно много пород дерева, которые бы подходили к декорированию лестницы из уголка 50х50. Наиболее популярными являются дуб и лиственница.
  2. Кованные изделия также популярны, как и дерево. Металлические орнаменты или фигуру, которые прикрепляются к поручням позволяют добиться уникальности при украшении дома.
  3. Натуральный или искусственный камень, которым можно покрыть боковые части. Установка на ступень достаточно сложна для неспециалиста.
  4. Стеклом, которое обычно используется в комбинациях с другими элементами.
  5. Гипсокартон – как бюджетный вариант отделки лестниц требуется для снижения шума при передвижении.
  6. Керамогранит – также дешевый способ быстро покрыть лестницу. Стоит выбирать плитку с шероховатой или рифленой поверхностью.
  7. Ковролин – способ покрытия внутренних лестниц. Полезен для снижения уровня шума и травмоопасности, что удобно в домах, в которых обитают пенсионеры или дети.
  8. Окрашивание – наиболее простой способ. Подходит для хозяйственных построек и эвакуационных видов.

Декоративные перила

Комбинирование материалов позволяет достичь интересных результатов и соответствия с общим стилем помещения. При этом дешевая основа сооружения комбинируется с дорогостоящими отделочными материалами. Такой подход позволяет существенно снизить стоимость реставрации лестниц в случае повреждений.

Шумность

Часть металлических лестниц обеспечивают повышенный уровень шума при движении. Особенно это относится к моделям с низкой массой, которые при использовании отделки отличаются сильными шумами. Если сооружение не отличается достаточной массой, можно использовать дополнительную нагрузку. Например, покрыть как отделочным материалом битум. Также это защитит от влаги.

Лестница с применением металлопроката в качестве основы хороший выбор для быстрого и бюджетного возведения. Схема может быть составлена самостоятельно по имеющимся чертежам. Изготавливать можно как прямые, так угловые марши. К тому же есть возможность декора любым способом.

Расчеты нужно проводить только после полного составления проекта. Учитывайте типичные особенности климата, максимальные уровни нагрузки и другие показатели на ступеньки. При учете всех нужных параметров сооружение прослужит достаточно долго.

Лестницы на косоурах и швеллерах – какие лучше

Лестница – обязательный элемент любого многоэтажного дома. Как с точки зрения функциональности, так и для декоративно-эстетических целей. Чтобы она прослужила верой и правдой не один год, следует тщательно подойти к сочетанию материалов и технологии монтажа. Немалую роль при этом играет тип опорной конструкции.

Правильная опорная конструкция – залог долгой эксплуатации лестницы. Источник: www.stroy-podskazka.ru

Существует несколько основных типов опорных конструкций. Прежде всего это – тетивы, косоуры и швеллеры.

Опорные конструкции и их основные различия

Чтобы в дальнейшем не путаться в терминах, стоит сразу остановиться чуть подробнее на каждом из типов опорной конструкции и определить их различия. А различия эти заключаются в применяемых материалах и типе крепления ступеней.

Тетива подразумевает крепление ступеней во внутренние пазы несущей конструкции. При такой сборке получается классическая лестница закрытого типа. Лестницы на тетиве обычно устанавливаются в большие и просторные помещения, придавая им ощущение уюта и комфорта.

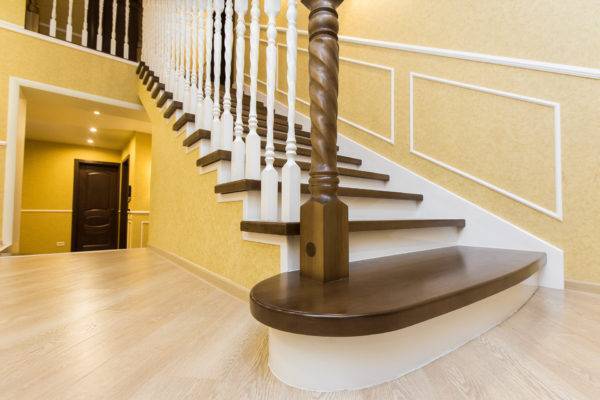

Классическая деревянная лестница на тетивах. Источник: dekormyhome.ru

Основное отличие косоура состоит в том, что ступени (и при необходимости – подступенники) крепятся к опоре на специальные выступы – гребенку. Чаще всего можно встретить лестницы на двух косоурах, реже – на одном или трех. Количество косоуров помогает равномерно распределить нагрузку на ступени и препятствует их деформации на очень широких лестницах.

Косоур позволяет видеть торцы ступеней, к ступеням же крепятся балясины. Источник: zalezaika.ru

Швеллер – металлоконструкция П-образной формы, которая широко применяется в возведении лестниц. Может быть основой для сварной конструкции с уголками, на которые затем устанавливаются ступени лестницы.

Каркас лестницы из швеллера. Источник: www.superlestnica.ru

Швеллер может быть использован и как непосредственно несущая конструкция. В этом случае к нему дополнительно крепятся небольшие опоры для установки ступеней – «кобылки».

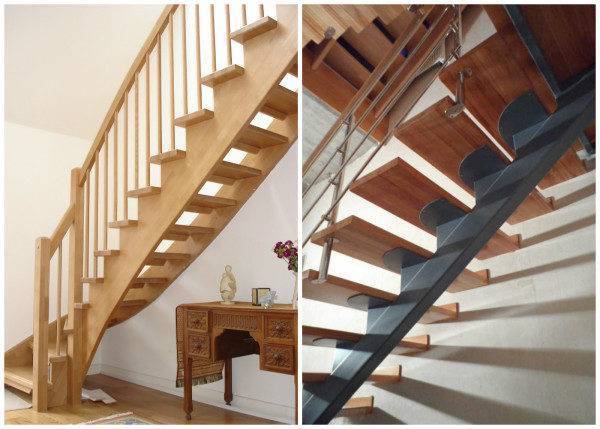

Деревянный косоур и косоур из швеллера. Источник: vseolestnicah.ru

Такие лестницы получаются гораздо более компактными, и способны выдерживать значительные нагрузки.

Какие лестницы лучше – на деревянных косоурах или швеллерах

Однозначного ответа на этот вопрос нет. Все зависит от архитектурного плана помещения, наличия или отсутствия свободного пространства и от требований надежности, предъявляемых к лестнице.

Плюсы лестниц на деревянных косоурах:

  • подходят практически к любому интерьеру, создают дополнительную «теплоту» и уют;
  • относительно легкие (но выдерживают меньше нагрузки);
  • просты в сборке и эксплуатации.

Плюсы лестниц на швеллерах:

  • выдерживают значительные нагрузки и температурные перепады (но и сами создают большую нагрузку за счет собственного веса конструкции);
  • при использования специальной грунтовки могут быть хорошо защищена от влаги, не деформируются;
  • могут быть невероятно компактными. При использовании одного несущего швеллера создают ощущение того, что лестница буквально парит в воздухе.

Впрочем, в современных интерьерах найдется место и нестандартным решениям, которые сочетают прочность металлических конструкций и эстетическую привлекательность дерева. В то время как ценители всегда выберут классику и богатый внешний вид древесины.

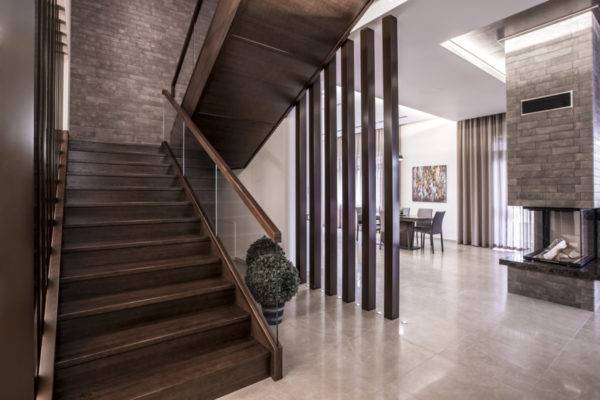

Необычное сочетание металла и дерева в интерьере. И интересное применение швеллера. Источник: rossibmet.ru

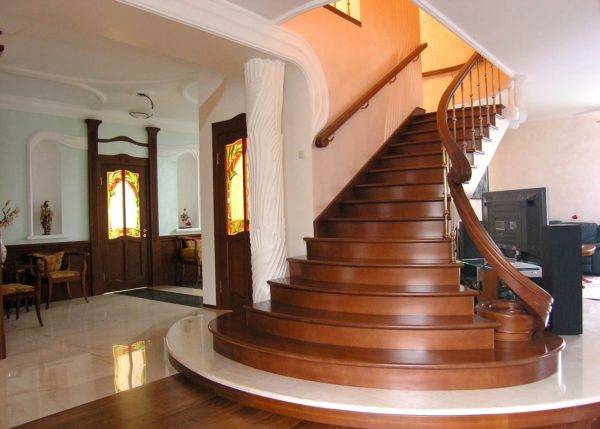

Классические деревянные лестницы не теряют популярности. Источник: landscape-a.com

Лестница из швеллера: виды, размеры и технология установки

Лестница из швеллера разрабатывается в виде прямой или винтовой конструкции, состоящей из одного или нескольких маршей. Для облицовки служит дерево, гипсокартон, стекло и краска. Размещение конструкций производится во внутренней и наружной части здания. Т Ими оборудуют подвалы, жилые и подобные помещения.

Лестничная установка из швеллера

Устройство лестницы

Лестница из швеллера своими руками производится путем размещения косоуров, которые служат для придания прочностных характеристик. Их стыковку обеспечивают путем сварки, болтовым или заклепочным соединением. Изделия, размещенные под уклоном, обладают высокой прочностью к образованию прогиба, а ребра жесткости способствуют увеличению данных характеристик. К напольной или стеновой поверхности каркас фиксируется посредством анкеров. Уголки из металла выступают в качестве опоры для ступенек, а участок для монтажа определяют, исходя из основных свойств конструкции.

Лестничное сооружение из швеллера

Типы монтажа

Прежде, чем определиться в выбором технологии, важно решить, какой швеллер для лестницы. Данный вопрос обусловлен выбором стальной и чугунной конструкции, рассчитанной на разные типы нагрузки. Размещение конструкции проводится на внешнюю и внутреннюю сторону. В первом случае установка проводится по бокам, а во втором – под лестницей.

Решая, какой швеллер использовать для лестницы поворотного типа, важно учитывать наличие загибов. На поворотах вырезаются клинья, балка прогревается, перегибается и сваривается. Усилению сварных швов на стыках способствуют приваренные стальные пластины. Если необходимо соорудить поворот, можно использовать промежуточные площадки. Для облицовки каркасов служит дерево, стекло, плитка или камень. Декорирование обеспечивается элементами ковки.

Внимание! Обеспечить безопасность перемещения можно посредством перил. Они оборудуются в простой или замысловатой форме, чему служит применение разных материалов.

Лестничная конструкция на основе швеллера

Расчет параметров

Размер швеллера для лестницы рассчитается путем определения всех параметров:

Ширина конструкции 105 см (ступеньки сборные ЛС11, вес 1 ступеньки 105 кг). Число косоуров – 2.

Половиной высоты этажа выступает параметр Н = 165 см.

l1 = 370 см – размер косоура.

Уклон косоура = 27°, cos? = 0.892.

Параметры ступеней 1

Параметры ступеней 2

Расчет лестницы из швеллера требует определения нагрузки. Она приводится на 1 кв. м площади лестницы к полу для расчетов проекции косоура. Т.е., если реальная длина косоура l1 и нагрузка на 1 кв. м лестницы q1, то эти значения переводятся в горизонтальную плоскость через cos. При этом зависимые параметры между q и l останутся в силе.

Этому способствуют 2 типа расчетов:

1. Давление на 1 м2 поперечной проекции лестницы составляет:

2. Поперечная проекция лестницы насчитывает:

Металлическая лестница из швеллера с уменьшением угла наклона косоура, уменьшает длину проекции всего сооружения. При этом увеличивается нагрузка на 1 м2 этой поперечной проекции. Это способствует сохранению зависимости между q и l.

Для примера будут рассмотрены 2 косоура длиной по 3м. Нагрузка на них 600 кг/м2. Первый размещается под наклоном в 60 гр., а второй – 30. На рисунке отображен равный изгиб при разных проекциях и длине.

Остается определить нормативные и расчетные показатели q, а также l, которыми характеризуются швеллеры для наружной лестницы:

qн = qн1/cos2? = 449/0.8922 = 564 кг/м2

qр = qр1/cos2? = 584/0.8922 = 734 кг/м2

l = l1cos? = 370*0.892 = 330 см.

Для определения параметров косоура важно узнать момент его сопротивления W и инерции I.

Первый показатель вычисляется путем подстановкой данных в расчетную формулу: W = qрal2/(2*8mR), где

  • qр = 0,0734 кг/см2;
  • a = 1050 мм – показатель ширины.
  • l = 3300 мм – горизонтальная проекция.
  • m = 0.9 – коэффициентный показатель..
  • R = 2100 кг/см2 – расчетное сопротивление стали марки Ст3;
  • 2 – число косоуров.
  • 8 – определение момента изгиба (М = ql2/8), который образует лестница на второй этаж из швеллера.

В итоге W = 27,8 см3.

Инерция: I = 150*5*aqн l3/(348*2Еcos?) , где

  • Е = 2100000 кг/см2 – упругость стального модуля.
  • 150 – максимальный прогиб f = l/150.
  • a = 1050 м = 1050 мм параметры лестницы.
  • 2 – число косоуров.
  • 5/348 – коэффициентные данные.

В итоге I = 137,4 см4.

Теперь необходимо подобрать прокатную деталь. В данном случае подобран варинат №10.

Размеры лестничного сооружения

Если предусмотрено конструирование лестницы из швеллера, фото изделий с типовыми параметрами направит на правильные решения.

Самостоятельный монтаж лестницы с одной тетивой

Расчет материала производится исходя из угла наклона и параметров проема конструкции, а также числа ступенек и их параметров.

Читать еще:  Коньковая лестница своими руками

Простое сооружение возводится после подготовки основных конструктивных элементов:

  1. Рифленая листовая металлоконструкция для создания ступеней.
  2. Швеллер для изготовления несущей опоры.
  3. Уголок (5 см) для подступенков.
  4. Трубы (2 шт).

Разработка ступеней производится посредством использования металлических листов и досок слоем 3,5 -5 см. Возможно применение арматурной стали.

  • Сварочный аппарат и электроды;
  • Болгарка с дисками 125 и 250 мм.
  • Электродрель.
  • Пила.
  • Измерительные приборы.
  • Слесарный инструмент.
  • Сварочный щит.

Лестничная установка на металлической основе

Для защиты металла от повреждений, он чистится щеткой и грунтуется. Для обеспечения безопасных свойств, все углы округляются или шлифуются. Перила не должны образовывать зазубрин. Они также шлифуются. Нижняя часть конструкции оборудуется прочным основанием.

Ограждения конструкций крепятся к ступени или ее торцу с помощью сварки или болтов. При оборудовании устройства с центральной тетивой к стальному косоуру фиксируются пластины для придания возможности выдерживать большой уровень нагрузки.

Для создания металлического косоура потребуются заготовки:

Внимание! Определяясь, какой швеллер лучше использовать, можно воспользоваться рекомендуемыми вариантами от № 8 до 12 и выше.

Возведение ступеней на стальной основе

Крепление опор

Крупные сооружения создаются из двух стальных опор. В таком сооружении несущими элементами (косоурами) выступают швеллеры (реже – двутавры), образующие упор на кладку стены или перпендикулярные балки (лобовые).

Косоур, опирающийся на кладку стен, создают из целого швеллера (двутавра). Подрезают и гнут швеллер для дальнейшего сваривания с накладками. Глубина опоры балки на стеновое перекрытие 25 см. В месте опоры косоура стене, швеллеру оснащается пластиной в 20х25 см (толщина 6-8 мм), выступающая в виде распределительной подушки и препятствующая смятию кладки от нагрузки.

При опоре косоура на лобовые балки, производится фиксация с помощью болтов или сварки с накладками. Лобовые балки располагают образуют угол 90 гр. по отношению к косоурам и опираются на стеновые перекрытия. Глубина опоры – 25 см. К балкам приваривают пластины для распределения нагрузки. На лобовые балки опирают площадки – сборные или монолитные. Глубина опоры площадки на стену – не менее 10 см.

Монтаж ступеней на стальном основании

Ход работы:

  • При определении параметров конструкции, подрезают направляющие из профильной трубы и подгоняют к предварительно подготовленным опорам (нижняя часть опоры обычно бетонируется).
  • Приваривается к опорам рама для ступенек с заданным шагом.
  • Обвариваются контуры ступенек (этому способствуют арматурные прутки).
  • Приваривается платформа к нижней и верхней части опоры.
  • Подготавливается фиксатор для составляющих лестницы, при необходимости.
  • Отшлифовываются сварочные швы и заусенцы. Это придает профильной раме аккуратное исполнение.
  • Обрабатывается каркас, прогрунтовывается и окрашивается выбранной эмалью.
  • Монтируется сооружение.

Размещение ступенек на стальном профиле

Размещение перил и ступенек проводится после размещения каркаса. На основе из профильных труб не создается облицовка подступенков, что снижает уровень работ. Для придания прочности и элегантности, применяется профильная труба с прямоугольным сечением.

Однако, швеллер и уголок могут выступать для создания закрытого каркаса. То есть все элементы скрыты ступенями, облицовкой и перилами. Простой закрытый каркас являет собой изделие из несущей основы, включающей попарно соединенными между собой швеллерами с приваренными уголками – именно они выступают в качестве опоры для размещения ступенек.

Лестницы из уголка и швеллера: расчет, изготовление и монтаж железного каркаса

Введение к статье

В 2014 году в Московской области еще не было компаний, которые специализировались в лестницах на металлическом каркасе и все подрядчики делали все лестницы подряд.

Начиная с начала 2015 года, я начал заниматься лестницами и решил сосредоточиться именно на одном сегменте лестниц.

Почему? Потому, что я проанализировал лестничные компании и обнаружил, что качество выпускаемой продукции ниже удовлетворительного, потому что приходится вникать во все нюансы всех видов лестниц и невозможно добиться крутого качества продукта. Это как с врачами: все врачи с золотыми руками занимаются одним видом деятельности (допустим, у меня лучший друг – хирург по сложным ситуациям с челюстью и он за другие операции просто не берется).

Так же и с лестницами, в погоне за сиюминутной прибылью многие подрядчики соглашаются сделать любой заказ, все что угодно и это плохо для клиента с точки зрения качества и плохо для компании-изготовителя с точки зрения бизнеса.

Лестницы из швеллера и уголка: 5 основных ошибок во время установки каркаса

Вслед за мной в 2015 году в Москве и Московской области начали плодиться мои конкуренты, компании, которые, как и я, стали специализироваться исключительно на металлокаркасах. Я, как и руководитель любого бизнеса, наблюдаю за конкурентами. И вот, что я обнаружил.

Во-первых, не погрузившись в мелочи, подрядчики, а тем более шабашники, допускают такие ошибки, в результате которых клиент потом в лучшем случае переплачивает за сложную обшивку лестницы, а в худшем случае, что чаще всего – переделывает каркас для лестницы из уголка полностью.

Я сейчас подробнее расскажу об этом.

Расчет лестницы из швеллера и уголка

Все начинается с выбора подрядчика. Первая ошибка: заказчик находит сварщика, даже если у него есть чертеж или дизайн-проект, он с этим идёт к сварщику и говорит: “сделай мне металлический каркас лестницы по этому чертежу”.

Даже если вам сделают металлический каркас для лестницы из уголка и вы вашего сварщика не выгоните из дома на самом монтаже, все придет к тому, что через полгода, когда вам нужно будет обшивать этот металлокаркас лестницы деревом, придет монтажник-деревянщик, он просто скажет: “эту лестницу не зашьешь деревом, ее нужно полностью переделывать”. Это первый случай.

А второй случай, это когда вы находите подрядчика, который занимается металлическими конструкциями. И вы не обращаете внимания на то, что он вообще делает. Металлические конструкции бывают разные. Нужно в первую очередь найти такого подрядчика, который делает именно лестницы на металлическом каркасе, который знает все лестничные нюансы, знает как правильно рассчитать лестницу, как в вашем конкретном случае поставить идеальную лестницу.

Вам нужно найти конкретного подрядчика, который, во-первых: занимается лестницами, во-вторых занимается лестницами на металлическом каркасе. Это значит, что он не только сможет сделать металлический каркас лестницы, но и сможет обшить его деревом. Это сможет сделать только такой подрядчик, который знает и нюансы в дереве, и нюансы в металле.

Установка каркаса лестницы из швеллера и уголка

Некорректные замеры проема лестницы.

Есть одно основное правило: семь раз отмерь, один раз отрежь.

Если вы будете использовать это правило, все будет хорошо. Надо семь раз перепроверить три основных размера: высота между этажами, длина самого проема лестницы, и ширина проема лестницы.

Ибо, если по неправильным размерам изготовить металлический каркас лестницы, потом уже ничего не исправишь. Нужно будет заново переделывать конструкцию полностью.

Даже если к Вам пришёл специалист по лестницам, все равно, перепроверьте его замер, потому что в нашем деле есть человеческий фактор.

А так же обратите внимание на то, что замеры между этажами нужно снимать от пола первого этажа, до пола второго этажа. Внимание: не от пола первого этажа до потолка, а от пола до пола.

Также важно учесть насколько поднимутся полы на первом этаже и насколько поднимутся полы на втором этаже. Это необходимо, для того, чтобы все ступени были одного размера. Соблюдая этот простой совет, вы сможете избежать самые основные и популярные ошибки в замере лестницы.

Правильность заказа проекта лестницы из уголка трубы

Третья ошибка заключается в том, что замерщик или человек, который собирается сделать лестницу, не учитывает нюансы и особенности самого объекта. Что нужно учесть:

  1. Наличие дверного проема,
  2. Наличие или отсутствие оконного проема
    Лестница не должна заходить за дверной или оконный проем!
  3. Кривизна стен.
    Допустим, смотришь, вроде есть девяносто градусов, а по факту восемьдесят девять градусов. И при монтаже из-за этого происходит косяк.
  4. Материал стен.
    Это нужно для того, чтобы понимать, мы можем крепиться к стене или нет. А если мы можем крепиться, то каким путем.
  5. Наличие коммуникации в стенах и полу.
    Допустим, чтобы не было такого, что у вас есть в доме теплый пол, монтажник, не владея этой информацией, пробивает перфоратором теплый пол и в итоге нужно будет все переделывать. Чтобы такого не было, это нужно учесть.
  6. Критическая точка!
    Это расстояние от того места, где вы стоите на лестнице, до потолка. Это расстояние должно быть всегда не меньше двух метров.

Если Вы будете учитывать эти шесть основных нюансов, то, скорее всего у Вас не будет косяка при изготовлении и установке лестницы.

Проект железной лестницы из уголка и швеллера

Самое главное, чтобы человек, который будет вам проектировать лестницу, имел опыт проектирования лестниц на металлическом каркасе.

Если вы избежали предыдущих ошибок, то шанс того, что на этом этапе будет ошибка минимален, с условием, если человек делает проект, у которого есть опыт в проектировании лестниц.

Важно, чтобы между маршами был зазор десять сантиметров

Это нужно для того, чтобы перила с нижнего марша были не над перилами верхнего марша, а между ними было расстояние.

Чтобы не получилось вот так:

Здесь не предусмотрели зазор между маршами каркаса для лестницы из уголка.

Если бы сделали зазор как тут зазор между маршами 10 см, то такой ситуации не было бы.

А так как сделали металлический каркас без зазора между маршами, получился такой косяк. На фото металлический каркас той лестницы, которая выше в дереве

Также нужно учесть технические зазоры: между всеми стенами должны быть зазоры минимум два сантиметра в металле. И еще, если Вы в предыдущем пункте обратили внимание на то, что у вас углы не девяносто градусов, а 89 или 88 или 91 или 92, т.е. есть какие-то отличия, то нужно это в проекте учесть.

Важно чтобы со всех сторон было два сантиметра зазора.

А в самом длинном пролете лестницы делать зазор три, а лучше четыре сантиметра. Если у Вас стены из газобетона, и плотность меньше 300 D, то лучше поставить под каркас лестницы опорные ноги, для того, чтобы мы нагрузку несли именно на пол.

Читать еще:  Детские ворота безопасности для лестниц своими руками

Если у Вас торец перекрытия монолитный, то крепление делается обычное, через арматуру и пятидесятый уголок.

Если же торец перекрытия деревянный, то крепления нужно делать через большие саморезы.

Если вы учтете эти основные пункты при проектировании лестницы, то на монтаже будет все хорошо.

Изготовление лестниц из швеллера и уголка

Это установка металлического каркаса лестницы на объекте.

Как и в предыдущем пункте, важно следующее: чтобы у устанавливающей бригады был опыт в установке металлических каркасов лестниц.

Второе, что самое важное, чтобы бригада устанавливала металлический каркас лестницы, основываясь на рабочем чертеже, который был спроектирован проектировщиком лестниц. Также крайне важно начинать монтаж лестницы не снизу лестницы, а сверху, для того чтобы все погрешности выходили на последнюю ступень. Также, перед тем как приступить к монтажу лестницы, нужно перепроверить по замерному листу и по рабочему чертежу, сходятся ли размеры в проекте с фактическими на объекте.

Если после этого все хорошо, то крепимся через металлический уголок пятидесятого размера, к торцу перекрытия.

Напомню если торец перекрытия монолитный, то мы крепимся через арматуру, если торец перекрытия деревянный, то мы крепимся через глухари, это мы так называем большие саморезы.

Косяки в лестницах наглядно

Чтобы вы не подумали, что я голословно устроил антирекламу конкурентам, посмотрите несколько примеров, как “не надо делать”:

Делая этот каркас, сварщики не стали заморачиваться о том, как потом эта лестница обшиваться деревом (а именно, как будет устанавливаться фальшкосоур из МДВ к торцу каркаса лестницы), в итоге получилась самая настоящая халтура.

Зато сварной шов как у сварщика 3 разряда 🙂


Вот здесь “мастера” не продумали ширину каркаса лестницы и установили ограждения, которые упираются в пол первого этажа. А. это значит, что человек поднимаясь на 2 этаж, не сможет пользоваться левой стороной ограждений


Здесь установили металлический каркас и не предусмотрели, что ширину лестницы нужно делать в ширину проема, в итоге сделали лестницу шире.

Подрядчик понял, что накосячил, когда каркас уже обшили и осталось установить ограждения (может быть и раньше конечно, но ситуацию это не спасло) и установил ограждения на 10 сантиметров левее. Возможно, заказчик даже не заметил этого, но он переплатил минимум 5% от стоимости материала только потому, что ступени можно и нужно было сделать уже.

Кстати, это фото я нашел на авито по объявлению по установке каркаса лестницы из уголка и показываю людям, которые хотят установить каркас лестницы с помощью сварщика.

Прочитав все вышеизложенное, вы понимаете, что, как и в любом другом продукте, качественно, значит не дешево, но и не только!


Чтобы добить вас наповал, посмотрите видео про страшную правду про установленные каркасы лестниц от 8 человек

И контрольный выстрел – посмотрите вот это видео как 48 заказчиков оценили нашу работу за июнь 2017 года

Из чего состоит каркас лестницы:

А вот как каркас обшивается в дерево

Почему на ЗЛМК делают каркасы лестниц из швеллера и уголка?

Есть некоторые конкуренты, которые изготавливают лестницу не из швеллера и уголка, а из проф трубы и уголка. И я проводил эксперимент, изготавливал лестницу не из швеллера, а из проф трубы, и на самом деле тут есть и свои плюсы и свои минусы.

Плюсы: швеллер сам по себе тяжелый, его тяжело пилить, его тяжело поднимать, но его конструкция более надежная. Швеллер дороже, проф труба дешевле.

Есть конкуренты, которые используют не швеллер, а проф трубу, и экономят за счет того, что конструкция им выходит дешевле. Это связано с тем, что сама по себе проф труба имеет небольшую толщину (она тонкая, максимум 2 или 3 миллиметра), а швеллер – большой и массивный. У него надежность как у железнодорожной рельсы, но чуть поменьше конечно, попроще. Многие лестничники экономят за счет того, что используют не швеллер, а проф трубу и делают это в качестве экономии.

С технической точки зрения швеллер лучше, чем проф труба, потому что проф труба тонкая и, когда начинаешь приваривать уголок, к проф трубе, ее начинает гнуть и получается косоур, который должен быть идеально ровным, он получается гнутым. Фактически конструкция получается не геометрически ровная, а с какими-то своими изъянами. А когда начинаешь приваривать уголок к швеллеру, такого не происходит, потому что сам по себе металл толстый.

На швеллере лучше устанавливать лестницу, потому что она будут более надежная и не будет гнуться, а из проф трубы будет менее надежная, тоньше и ее начинает гнуть.

Но это никак не относится к лестницам на проф трубе, которые изготавливаются на открытом каркасе. Сейчас речь идёт только про лестницы закрытого типа, из швеллера и уголка, или из уголка и проф трубы. Потому что, когда изготавливаются лестницы открытого типа, они изготавливаются немного по другой технологии, и свариваются полуавтоматом. Там естественно более ювелирная работа, поэтому там не начинает металл гнуть. Требуется больше сил монтажной бригады и изготовителей. Другая технология сварочных работ, что позволяет, сделать так, что сама проф труба не гнется.

Но, если использовать такую же технологию на каркасах лестниц закрытого типа, допустим на проф трубе, то эта лестница будет обходится дороже, чем у нас и ее будет делать совсем не выгодно. Поэтому лестничники, которые делают каркас лестницы закрытого типа из проф трубы, рискуют тем, что качество будет гораздо ниже.

Если вы решите сделать лестницу самостоятельно, посмотрите вот это видео “Как рассчитать лестницу”

и посмотрите как я установил каркас лестницы в таунхаусе

и я подробно разбираю почему выбрал такую конфигурацию лестницы и дословно рассказываю все технические нюансы.

Строим лестницу из уголка и швеллера

Материальные затраты зависят от стоимости закладки каркаса, цены используемых материалов, размера ступеней и количества декоративных элементов. Поэтому те, у кого имеются соответствующие знания и опыт, предпочитают сооружать конструкции самостоятельно.

При изготовлении лестниц используют профили из металла, арматурную сталь, профильные трубы и стальные листы. Каркас часто облицовывают гипсокартоном и деревом. Еще одним вариантом может стать его окраска. Таким образом улучшают внешний вид лестницы. Дизайн зависит от первоначальной задумки, интерьера, выбранного стиля и материальных возможностей.

Лестница из уголка и швеллера

Преимущества

Подобные конструкции обладают достоинствами, среди которых выделяют:

  • неприхотливый уход;
  • визуальную воздушность строения;
  • устойчивость к внешнему воздействию;
  • компактность пространства;
  • множество вариантов оформления;
  • отсутствие вибраций и звуковых шумов;
  • качество стыковых соединений;
  • прочность.

Установку швеллера можно провести по-разному. Особой популярностью пользуются конструкции, полки которых обращены наружу. Если они расположены в обратную сторону, каркас отличается повышенной прочностью.

Прочный каркас — залог безопасности

Металлические детали обязательно защищают от коррозии. Подобная конструкция способна выдержать негативное влияние температурных перепадов и атмосферных явлений. Оригинальность готовых лестниц обусловлена структурой исходных материалов. Они хорошо поддаются обработке, поэтому можно без особых затруднений воплотить уникальную задумку в жизнь. Изделиям из металла придают нужную форму посредством ковки.

Ступени лестницы нужно делать из дерева и рифленой стали. Такой выбор обусловлен тем, что конструкции из швеллера могут покрыться льдом. Если конструкцию решили установить внутри помещения, риск возникновения подобного явления минимален.

Рифленные ступени из металла

Максимальной надежностью и простотой монтажа характеризуются каркасы, сделанные из металла. Для их изготовления потребуются следующие элементы:

  • профиль (профильная труба);
  • уголок;
  • швеллер;
  • деревянные панели и гипсокартон (для отделки).

Благодаря швеллерам конструкция с легкостью переносит нагрузку. Каркас можно сделать закрытым. Все его детали прячут от глаз с помощью ступеней, перил и облицовочных материалов. Декоративный вид сооружения сделает интерьер помещения неповторимым. Красота изделия является дополнительным преимуществом. Его главным достоинством становится надежность.

Отсутствие проблем с отделкой и покраской также считается плюсом. Тип конструкции может быть любым: винтовым или маршевым. Для установки лестниц используют универсальные швеллеры (от 8 до 12 номера). При выборе более высоких деталей себестоимость сооружения существенно увеличится. Чтобы определить подходящий размер швеллера, делают расчеты особо важных параметров. Среди них выделяют длину и нагрузку на каркас.

Особенности конструкции

Необходимость в загибах на швеллерах возникает при установке поворотной лестницы. Такая конструкция отличается необычной формой. Чтобы воспроизвести задуманное, в местах, где находятся повороты, делают клинья. Сварные швы усиливают посредством стальных пластин. Их помещают на месте стыка. При отсутствии нужного опыта, следует отдать предпочтение прямомаршевым конструкциям. Если поворот все же необходим, сложности с монтажом решают посредством установки дополнительной площадки.

Вариантов для облицовки тоже достаточно. Для этого можно использовать камни, деревянные панели, плитку и стекло. Лестницу можно украсить с помощью кованых элементов. Вопреки распространенному мнению интересные решения не всегда становятся результатом существенных материальных трат. Дорогостоящая отделка не всем по карману.

Чтобы обеспечить абсолютную безопасность, лестницы, изготовленные из металлического уголка, оснащают перилами. Их делают из различных материалов, форма также может отличаться. Эти параметры определяют, учитывая пожелания владельца и местоположение конструкции. Еще одним важным фактором является материальное благосостояние.

Как рассчитать параметры

Размеры лестницы рассчитывают по следующему алгоритму:

  1. Определяют высоту и параметры проема.
  2. Создают проекцию будущего сооружения.
  3. Измеряют угол наклона (должно быть от 30 до 45 градусов), исходя из полученного результата определяют длину лестницы.
  4. Определяются со способами усиления лестницы. Чтобы обеспечить достаточную прочность, ее ширина должна быть не меньше 90 см. Это необходимо для того, чтобы предупредить появление прогиба.

Длину и ширину ступеней определяют по формуле, в которой учитывают параметры проступи и подступенка.

Лестницу из уголков можно сделать своими руками. Порядок действий зависит от типа задуманного строения, применяемых материалов и площади, которую собственник жилого помещения может выделить. На первом этапе мастер должен заготовить необходимые детали. На втором – соорудить каркас и провести отделку. Третьим шагом становится придание декоративного вида.

Владелец сам определяется с конструкторским решением. Металлическую лестницу из швеллера и уголка можно установить снаружи или внутри дома. Подвал не является исключением.

Ссылка на основную публикацию
Adblock
detector
