Металлическая печь мангал с казаном и столешницей

Как правильно осуществить порядовку печи-барбекю с казаном

Отдых на свежем воздухе в загородном доме или даче не обходится без приготовления блюд на открытом жару. Банальными шашлыками или запечёнными овощами никого не удивишь, а вот приготовить в таких условиях настоящий плов или другое сложное блюдо можно только на специальной жаровне. Таковой является печь-барбекю, конструкция которой предусматривает установку казана.

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Плюсы Минусы
  • надёжность и долговечность конструкции;
  • пожаробезопасность, так как в процессе готовки не используется открытое пламя;
  • особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах;
  • внешняя привлекательность, благодаря чему она станет украшением любого участка;
  • возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями;
  • индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту;
  • возможность использовать разные техники приготовления пищи;
  • разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.
  • необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории;
  • невозможность перемещения;
  • необходимость установки капитального фундамента;
  • потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле;
  • высокая стоимость.

Фотогалерея: готовые проекты печи-барбекю

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

  1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
  2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
  3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
  4. Решение всех строительных моментов следует доверить специалистам.
  5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Чтобы найти золотую середину, следует придерживаться правила — оптимальная высота рабочей поверхности печи-барбекю должна быть немного ниже уровня локтей готовящего.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор материала, расчёт необходимого количества

Для строительства печей-барбекю используют различные материалы, к числу которых относится кирпич, металл, камень и глина.

Из последнего можно изготовить монолитную конструкцию.

Глина применялась ещё в древнем гончарном искусстве. Первые исторические упоминания о таких сооружениях встречались в III тысячелетии до нашей эры. В наше время такой вид печей используется крайне редко. Для её изготовления нужна жирная глина особой породы.

Печи-барбекю из камня встречаются чаще, но широкой популярностью не пользуются, так как для их строительства требуется бутовый камень, песчаник и известняк. Неудобство этого материала заключается в его разной форме, из-за чего каждый элемент приходится тщательно подбирать друг к другу.

Печные комплексы из металла широко используются в настоящее время, благодаря относительной дешевизне материала и простоте его обработки. В продажу поступает большое количество уже готовых конструкций. В домашних условиях такие сооружения изготавливают компактных размеров. Для этого используют стальные листы или трубы толщиной не менее 5 мм. Популярным вариантом является использование старых баллонов от пропана. Толщина стенок и размеры этих ёмкостей подходят для изготовления подобных конструкций.

Наиболее удобным, качественным и долговечным материалом для печи является кирпич. Он имеет стандартные размеры и форму.

Лучший материал для печей — кирпич

Следует отметить, что для строительства печи-барбекю подойдёт не любой вид кирпичей. Например, силикатный использовать нельзя. Для жаровен, печей и других сооружений, работающих в условиях высокой температуры, применяют огнестойкий красный и шамотный материал. Топочную камеру обкладывают только вторым типом.

Помимо основного строительного материала, потребуется:

  1. Бетонная смесь для закладки фундамента.
  2. Доски или фанерные щиты для изготовления опалубки.
  3. Арматурные прутья для сооружения металлического каркаса, укрепляющего бетонное основание.
  4. Песок и гравий для фундамента.
  5. Проволока, пластиковые хомуты или сварочный аппарат для закрепления всех соединений арматурной конструкции.
  6. Гидроизоляционный материал для фундамента. Для этого обычно применяется толстый полиэтилен или рубероид.
  7. Металлическая мойка, смеситель, сливные устройства, резиновый шланг.
  8. Металлические уголки для установки столешницы с мойкой, крепежей для решётки барбекю и других элементов конструкции печи.

Все эти материалы требуют тщательных расчётов.

Кирпичи, глиняный раствор

Для постройки печи-барбекю потребуется 810–820 огнеупорных красных, а также 30–35 шамотных. Толщина швов между ними — 3–5 мм.

Бетон, песок, гравий

Так как печь-барбекю будет совмещать в себе несколько рабочих зон, то её конструкция займёт большую площадь земли. Чтобы этот комплекс был устойчив, необходимо изготовить капитальное основание. В качестве такового подойдёт плитный фундамент.

Чтобы рассчитать точное количество бетона необходимо узнать общий объём основания. Для этого нужно воспользоваться специальной геометрической формулой. Поскольку фундамент будет изготовлен в виде приплюснутого параллелепипеда размером 270х100х20 см, объём бетонной смеси необходимо рассчитать по формуле V=h³, где h — это длина стороны фигуры. На примере это будет выглядеть следующим образом: 2,7∙1,0∙0,2=0,54 м³.

С помощью этой же формулы рассчитывается объём песка и гравия. Для основания необходим слой каждого материала толщиной по 10 см. Из этого следует, что песка требуется: 2,7∙1,0∙0,1=0,27 м³. Это же значение для гравия.

Арматура

Чтобы под тяжестью печи фундамент не треснул, необходимо его укрепить. Для этого нужен металлический каркас. Для его изготовления используют арматурные прутья толщиной 12 мм. Металлическая конструкция представляет собой объёмный каркас в виде двух решёток, которые соединены между собой отрезками арматуры длиной по 15 см. Размер каждой ячейки в каркасе составляет 10х10 см.

Двойной слой решётки сделает основание крепче

Расчёт этого материала удобней делать в погонных метрах. Для этого необходимо определить общую длину всей арматуры для каркаса. Чтобы это сделать, надо сначала рассчитать количество прутьев, располагаемых по длине каркаса, потом по ширине и между решёток.

Рассчитываются прутья по длине конструкции. Длина каждого из них 95 см. Нужно определить, сколько прутьев разместится по длине фундамента, если расстояние между каждым из них составит 10 см. Для этого необходимо 270_10=27 штук. Нужно прибавить ещё один стержень, так как с другого края каркаса он будет замыкать конструкцию. Чтобы узнать, сколько это в погонных метрах, нужно 27∙0,95=26,6 м.

Этот же принцип расчёта используется для вычисления количества арматуры по ширине основания. Для этого 100_10=10 штук, в погонных метрах это будет: 2,7∙10=27 м.

Необходимо сложить эти значения, чтобы получить общий параметр по одной решётке: 26,6+27=53,6 м.

Так как в конструкции предусмотрено две решётки, то 53,6∙2=107,2 погонных метров.

Теперь нужно рассчитать количество арматурных элементов, соединяющих две части каркаса. Эти стержни располагаются по периметру (на пересечении каждого прутка), а также внутри конструкции, на расстоянии 90 см друг от друга рядами.

Читать еще:  Технология укладки массивной доски на стяжку

Чтобы конструкция не провисала, можно добавить места соединений

Из предыдущих вычислений известно количество прутьев по ширине и по длине каркаса: 28+10=38 м. Это значение необходимо удвоить, так как элементы расположены по периметру конструкции: 38∙2=76 штук. Внутри каркаса есть ещё два ряда по 10 штук, поэтому 76+20=96 штук. Нетрудно определить это значение в погонных метрах: 96∙0,15=14,4 погонных метров.

Теперь необходимо рассчитать общее количество арматуры в погонных метрах: 107,2+14,4=121,6 м.

Гидроизоляция для фундамента

Чтобы рассчитать требуемое количество гидроизоляционного материала, нужно найти площадь основания. Площадь данной фигуры определяется по следующей формуле: S=a∙b, где a — ширина, b — длина прямоугольника. Подставим значения: 2,7∙1,0=2,7 м².

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

    На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.

Натянутый шнур делает линию разметки идеально прямой

Деревянные подпорки удержат конструкцию от давления бетона

Металлический каркас сделает основание крепким

Опалубка образует будущую форму фундамента

Топку печи можно выложить шамотным кирпичом

Топочный отсек можно сделать цилиндрической формы

Печной комплекс с барбекю и казаном может быть весьма удобным для использования

Видео: садовая печь-барбекю своими руками

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

  1. Жар будет равномерным, если предварительно убрать старую золу.
  2. Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
  3. Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
  4. Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

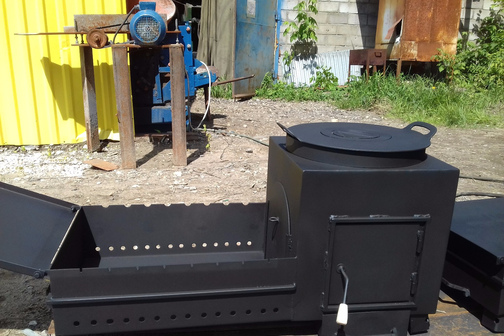

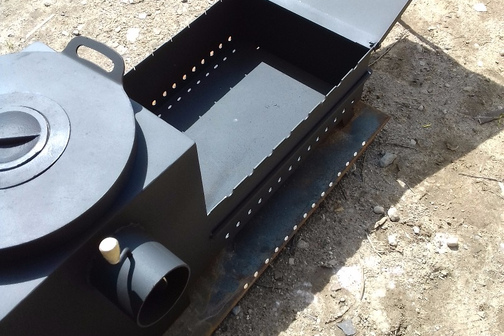

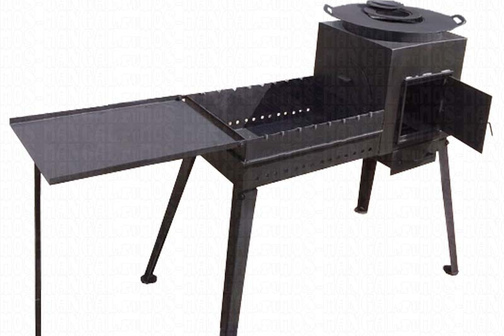

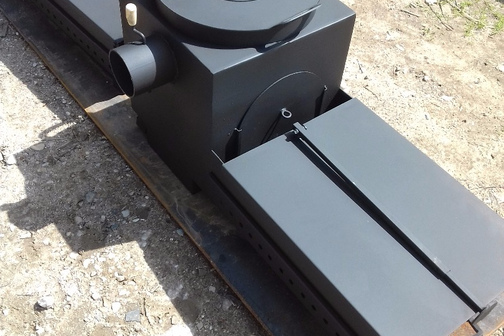

Мангал с печью под казан

Диаметр съёмных конфорок Ø

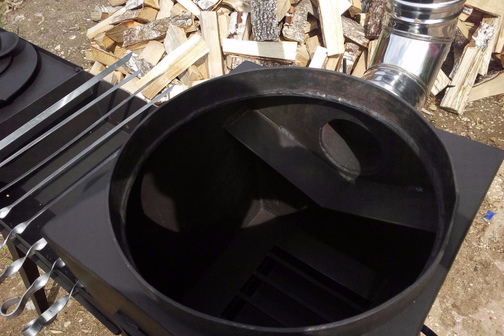

Диаметр отверстия под казан

350 мм (под казан от 10 до 18

Размеры указаны по выступающим частям изделия.

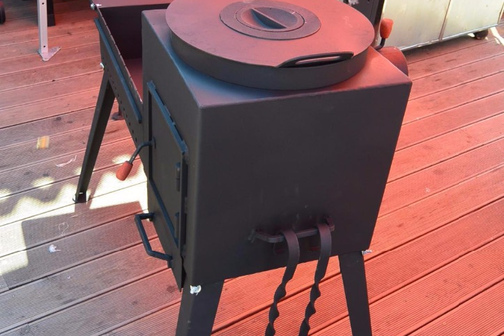

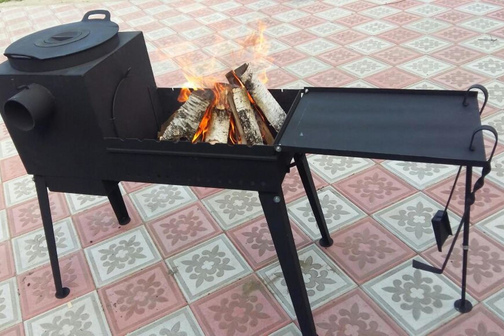

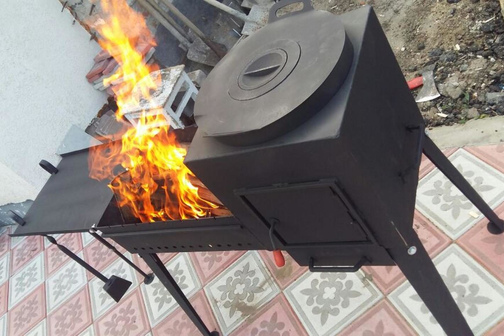

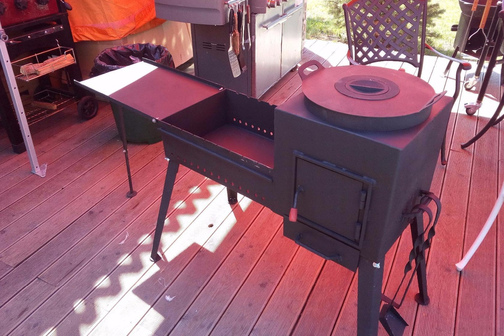

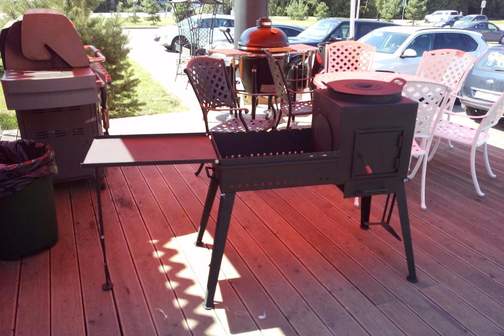

Печь-мангал С КРЫШКОЙ – это комбинированная конструкция, состоящая из печи, мангала и крышки-столика.

Печь-мангал С КРЫШКОЙ, может использоваться как в раздельном режиме эксплуатации(печь или мангал), так и одновременно(печь и мангал).

Печь-мангал С КРЫШКОЙ предназначена:

  • – Для приготовления пищи на варочной панели в кастрюле, сковороде, ..
  • – Для приготовления пищи в казане;
  • – Для приготовления угля;

МАНГАЛ

  • – Для приготовления пищи на открытом огне и углях(шашлык, барбекю);

Печь-мангал С КРЫШКОЙ покрыта жаропрочной краской (при первой протопке происходит полная её полимеризация, которая сопровождается характерным запахом).

Топливом для Печи-мангала С КРЫШКОЙ служат дрова, древесный уголь.

Печь-мангал С КРЫШКОЙ предназначена для бытового использования на открытом пространстве или в продуваемых беседках!

Ножки Печи-мангала С КРЫШКОЙ легко снимаются для удобства хранения и транспортировки.( помещается легковой автомобиль)

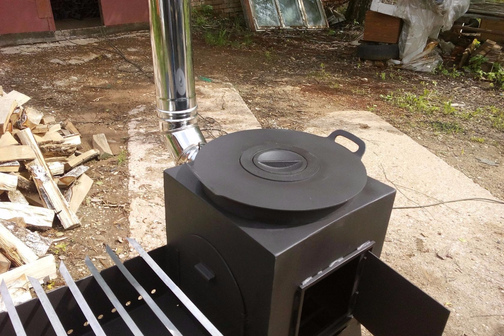

Для использования Печи-мангала С КРЫШКОЙ , необходима установка дымохода.

КОМПЛЕКТ ПОСТАВКИ

  • – Корпус Печи-мангала С КРЫШКОЙ ;
  • – Съёмная крышка печи;
  • – Конфорка чугунная №1 и №2;
  • – Кочерга;
  • – Совок для золы;
  • – Зольный ящик;
  • – Заслонка;
  • – Ножка с креплением 4 шт.

ВНИМАНИЕ КАЗАН и ТРУБА В КОМПЛЕКТ НЕ ВХОДИТ

УСТАНОВКА

Установку и монтаж дымохода необходимо проводить с соблюдением требований настоящего руководства, действующих норм и правил пожарной безопасности. Высота трубы должна быть не менее 1,5 м.

Труба должна быть выполнена из нержавеющей стали толщиной 1 мм заводского изготовления.

Труба в комплект поставки не входит и приобретается отдельно.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

На установлен гарантийный срок – 12 месяцев со дня продажи, в течение которых покупатель имеет право на бесплатное устранение возникших по вине изготовителя неисправностей, при условии соблюдения покупателем правил эксплуатации.

По вопросам гарантийного обслуживания обращаться по месту приобретения изделия.

ЗАПРЕЩАЕТСЯ

  • – Растапливать печь-мангал легковоспламеняющимися или горючими жидкостями;
  • – Применять в качестве топлива каменный уголь;
  • – Применять дрова, длина которых превышает размеры топки;
  • – Сушить одежду, обувь и иные предметы на деталях печи-мангала;
  • – Поручать надзор за работающей печью-мангалом детям;
  • – Устанавливать печь-мангал ближе 3х метров к горючим материалам;
  • – Эксплуатировать печь-мангал способом не указанным в данном руководстве;
  • – Перемещать не остывшую печь-мангал;
  • – Прикасаться к поверхности не остывшей печи-мангала во избежании ожогов;
  • – Осталять работающую печь-мангал без присмотра.

После использования мангала, необходимо удалить угли и золу в пожаробезопасное место и залить их водой!

Как правильно сделать мангал с казаном из металла?

Для приготовления вкусных и полезных блюд все чаще стали использовать мангал с казаном из металла. Это садовая печь с казаном, в котором можно приготовить долму, плов, шурпу и многое другое.

Ее отличительной особенностью является специальная конструкция, которая дает возможность равномерно прогревать еду.

На обычной плите такого эффекта добиться невозможно.

Материалы для изготовления

Для стандартного вида мангала и казана нам потребуется немного материалов. Если вы захотите выбрать другую конструкцию, к примеру, с кирпичом, потребуется дополнить список материалов. А пока нам понадобится:

  1. Лист железа 200х200 см.
  2. Строительная рулетка.
  3. Аппарат для электросварки.
  4. Болгарка.
  5. Карандаш.

А теперь давайте разберемся вот с чем: если вам нужна надежная и прочная садовая печь, то металлический лист должен быть по толщине не менее 0,2 см.

При большей толщине лист будет сложно разрезать, а вес казана будет больше.

Виды конструкции

Мангал с казаном может иметь разную форму и тип конструкции. При выборе той или иной модели, при покупке или изготовлении следует руководствоваться не только личными предпочтениями, но и оценивать соответствие мангала вашему дачному участку, удобство использования и другие факторы.

Крытая печь

Создание крытого мангала из металла намного проще, чем строительство печки из кирпича с мангалом, так как вам не придется создавать сложные конструкции. Эта разновидность печи состоит из:

  1. Мангала.
  2. Каркаса.
  3. Крыши.
  4. Столиков.

Конструкция стационарна, для ее изготовления к начальному списку материалов следует добавить дрель, ножовку.

Список материалов тоже другой:

  • Уголки или профильная труба (4х4 см).
  • Железо кровельное (толщиной более 0,4 см).
  • Материал для крыши.
  • Доски.

При изготовлении жаровни стоит учесть, что для шампура с 7-ю кусками мяса хватает ширины от 21 до 25 см. Длина может быть любой. А вот высота жаровни должна быть от 18 до 20 см.

Не забудьте о вырезах в стенках.

Универсальная печь

Универсальная печь казана-мангала состоит из небольшого основания и короба из металла, который делают из металлических листов. Ее главными достоинствами является простое устройство конструкции и возможность изготовления переносного мангала.

Среди достоинств отмечают малый вес, небольшую занимаемую площадь и долговечность. Для неразборной модели сваривают стальной жаростойкий короб с толщиной стенок 0,3 см. Так вы сможете одновременно размещать до 10-ти шампуров с мясом или одну решетку барбекю и казан.

Для удобства вы можете добавить в проект еще и дымоотводную трубу, которая даст возможность не вдыхать копоть и дым.

Обустройство места

Когда вы определились с видом мангала, особенностями модели и приобрели все материалы, можно приступать к обустройству.

Как изготовить своими руками?

Для начала нужно сделать чертеж мангального комплекса, который будет соответствовать вашим потребностям. Подходящие проекты есть и в Сети.

Жаровня: высота – 210 мм, ширина – 250 мм, длину выбираете сами. На каждый шампур — отрезок в 80-120 мм.

При заполнении на 6 шампуров за раз длина жаровни выходит 0,7 метров – 0,1 метр идет на каждый шампур, а 0,05 остается по краям

С учетом этих данных делаем следующее:

  1. Создаем дно и стенки по бокам, при этом используем листовой металл. Если вам нужно приваривать котел, то ставим только 3 стенки.
  2. В боковинах, которые идут вдоль, делаем проемы для шурупов в верхней части. Длина каждого – 50 мм, а ширину делаем такую же, как и у шампура.
  3. Загибаем сбоку края, ставим дно (при желании можно сделать съемное дно).
  4. Делаем отверстия, диаметр которых 10-15 мм, а расстояние между ними — 20-30 мм.
  5. Привариваем стенки друг к другу.

Фундамент под мангальный комплекс

Заливка фундамента нужна для всех видов мангалов, кроме переносных. Все делаем по инструкции:

  • Для начала выройте яму нужного размера.
  • На дно выкладываем щебень и бутовый камень, делаем опалубку.
  • Далее яму нужно залить смесью из песка и цемента, пропорция которой будет 1:3. Делаем это слоями и используем армирующую сетку. Ни в коем случае не укладывайте арматуру на дно ямы! Если стенки ровные, а размеры ямы небольшие, опалубку можно не делать.
  • Фундамент покрываем пленкой или рубероидом.
  • В летний сезон советуем при подсыхании сбрызгивать сохнущий фундамент водой. Для полного просыхания понадобится около 2 недель.

Хотя процесс несложный, на него все же уйдет полмесяца, а то и больше — в зависимости от погодных условий.

Как выполнить сварку мангала своими руками

По чертежу вырезаем элементы мангала.

Это можно сделать болгаркой, а далее обрабатываем края для удаления заусенцев и частиц металла.

Если у вас большой лист, можно сделать мангал с минимальным использованием сварки. Для этого чертеж переносят на лист, срезают лишнее, а по линии сгиба металл подрезают на половину толщины.

Далее вы можете согнуть все, как картон, и сварить лишь стыки. К готовой конструкции остается приварить ножки — и все готово.

Важные работы

Чтобы конструкция соответствовала всем ожиданиям, сделайте отверстия поближе ко дну – так воздух будет попадать в зону нахождения углей. От этого зависит поддержание температуры. Диаметр отверстий должен быть от 5 до 11 мм.

Сделайте решетку над дном мангала, которая будет выполнять функцию колосника. Это увеличит срок использования дна, а также создаст дополнительный приток воздуха.
Посмотрите видео на эту тему

Вы можете сделать как съемный, так и несъемный колосник.

Мангал с печью под казан

Технические данные Печь-мангал С КРЫШКОЙ
Высота 1023 мм
Ширина 1100мм / 1600 мм
Высота от пола до низа мангала 587 мм
Толщина стенок отсека печи 3 мм
Толщина стенок отсека мангала 3 мм
Масса 55 кг
Диаметр дымохода (внешний) 110 мм
Размеры мангала Д/Ш/В 550/380/170 мм
Размеры печи Д/Ш/В 380/380/380 мм

Диаметр съёмных конфорок Ø

Диаметр отверстия под казан

350 мм (под казан от 10 до 18

Размеры указаны по выступающим частям изделия.

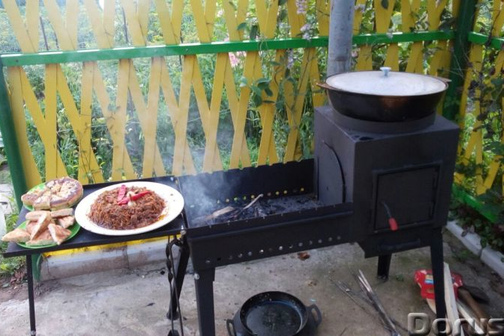

Печь-мангал С КРЫШКОЙ – это комбинированная конструкция, состоящая из печи, мангала и крышки-столика.

Печь-мангал С КРЫШКОЙ, может использоваться как в раздельном режиме эксплуатации(печь или мангал), так и одновременно(печь и мангал).

Печь-мангал С КРЫШКОЙ предназначена:

  • – Для приготовления пищи на варочной панели в кастрюле, сковороде, ..
  • – Для приготовления пищи в казане;
  • – Для приготовления угля;

МАНГАЛ

  • – Для приготовления пищи на открытом огне и углях(шашлык, барбекю);

Печь-мангал С КРЫШКОЙ покрыта жаропрочной краской (при первой протопке происходит полная её полимеризация, которая сопровождается характерным запахом).

Топливом для Печи-мангала С КРЫШКОЙ служат дрова, древесный уголь.

Печь-мангал С КРЫШКОЙ предназначена для бытового использования на открытом пространстве или в продуваемых беседках!

Ножки Печи-мангала С КРЫШКОЙ легко снимаются для удобства хранения и транспортировки.( помещается легковой автомобиль)

Для использования Печи-мангала С КРЫШКОЙ , необходима установка дымохода.

КОМПЛЕКТ ПОСТАВКИ

  • – Корпус Печи-мангала С КРЫШКОЙ ;
  • – Съёмная крышка печи;
  • – Конфорка чугунная №1 и №2;
  • – Кочерга;
  • – Совок для золы;
  • – Зольный ящик;
  • – Заслонка;
  • – Ножка с креплением 4 шт.

ВНИМАНИЕ КАЗАН и ТРУБА В КОМПЛЕКТ НЕ ВХОДИТ

УСТАНОВКА

Установку и монтаж дымохода необходимо проводить с соблюдением требований настоящего руководства, действующих норм и правил пожарной безопасности. Высота трубы должна быть не менее 1,5 м.

Труба должна быть выполнена из нержавеющей стали толщиной 1 мм заводского изготовления.

Труба в комплект поставки не входит и приобретается отдельно.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

На установлен гарантийный срок – 12 месяцев со дня продажи, в течение которых покупатель имеет право на бесплатное устранение возникших по вине изготовителя неисправностей, при условии соблюдения покупателем правил эксплуатации.

По вопросам гарантийного обслуживания обращаться по месту приобретения изделия.

ЗАПРЕЩАЕТСЯ

  • – Растапливать печь-мангал легковоспламеняющимися или горючими жидкостями;
  • – Применять в качестве топлива каменный уголь;
  • – Применять дрова, длина которых превышает размеры топки;
  • – Сушить одежду, обувь и иные предметы на деталях печи-мангала;
  • – Поручать надзор за работающей печью-мангалом детям;
  • – Устанавливать печь-мангал ближе 3х метров к горючим материалам;
  • – Эксплуатировать печь-мангал способом не указанным в данном руководстве;
  • – Перемещать не остывшую печь-мангал;
  • – Прикасаться к поверхности не остывшей печи-мангала во избежании ожогов;
  • – Осталять работающую печь-мангал без присмотра.

После использования мангала, необходимо удалить угли и золу в пожаробезопасное место и залить их водой!

Как правильно сделать мангал с казаном из металла?

Для приготовления вкусных и полезных блюд все чаще стали использовать мангал с казаном из металла. Это садовая печь с казаном, в котором можно приготовить долму, плов, шурпу и многое другое.

Ее отличительной особенностью является специальная конструкция, которая дает возможность равномерно прогревать еду.

На обычной плите такого эффекта добиться невозможно.

Материалы для изготовления

Для стандартного вида мангала и казана нам потребуется немного материалов. Если вы захотите выбрать другую конструкцию, к примеру, с кирпичом, потребуется дополнить список материалов. А пока нам понадобится:

  1. Лист железа 200х200 см.
  2. Строительная рулетка.
  3. Аппарат для электросварки.
  4. Болгарка.
  5. Карандаш.

А теперь давайте разберемся вот с чем: если вам нужна надежная и прочная садовая печь, то металлический лист должен быть по толщине не менее 0,2 см.

При большей толщине лист будет сложно разрезать, а вес казана будет больше.

Виды конструкции

Мангал с казаном может иметь разную форму и тип конструкции. При выборе той или иной модели, при покупке или изготовлении следует руководствоваться не только личными предпочтениями, но и оценивать соответствие мангала вашему дачному участку, удобство использования и другие факторы.

Крытая печь

Создание крытого мангала из металла намного проще, чем строительство печки из кирпича с мангалом, так как вам не придется создавать сложные конструкции. Эта разновидность печи состоит из:

  1. Мангала.
  2. Каркаса.
  3. Крыши.
  4. Столиков.

Конструкция стационарна, для ее изготовления к начальному списку материалов следует добавить дрель, ножовку.

Список материалов тоже другой:

  • Уголки или профильная труба (4х4 см).
  • Железо кровельное (толщиной более 0,4 см).
  • Материал для крыши.
  • Доски.

При изготовлении жаровни стоит учесть, что для шампура с 7-ю кусками мяса хватает ширины от 21 до 25 см. Длина может быть любой. А вот высота жаровни должна быть от 18 до 20 см.

Не забудьте о вырезах в стенках.

Универсальная печь

Универсальная печь казана-мангала состоит из небольшого основания и короба из металла, который делают из металлических листов. Ее главными достоинствами является простое устройство конструкции и возможность изготовления переносного мангала.

Среди достоинств отмечают малый вес, небольшую занимаемую площадь и долговечность. Для неразборной модели сваривают стальной жаростойкий короб с толщиной стенок 0,3 см. Так вы сможете одновременно размещать до 10-ти шампуров с мясом или одну решетку барбекю и казан.

Для удобства вы можете добавить в проект еще и дымоотводную трубу, которая даст возможность не вдыхать копоть и дым.

Обустройство места

Когда вы определились с видом мангала, особенностями модели и приобрели все материалы, можно приступать к обустройству.

Как изготовить своими руками?

Для начала нужно сделать чертеж мангального комплекса, который будет соответствовать вашим потребностям. Подходящие проекты есть и в Сети.

Жаровня: высота – 210 мм, ширина – 250 мм, длину выбираете сами. На каждый шампур — отрезок в 80-120 мм.

При заполнении на 6 шампуров за раз длина жаровни выходит 0,7 метров – 0,1 метр идет на каждый шампур, а 0,05 остается по краям

С учетом этих данных делаем следующее:

  1. Создаем дно и стенки по бокам, при этом используем листовой металл. Если вам нужно приваривать котел, то ставим только 3 стенки.
  2. В боковинах, которые идут вдоль, делаем проемы для шурупов в верхней части. Длина каждого – 50 мм, а ширину делаем такую же, как и у шампура.
  3. Загибаем сбоку края, ставим дно (при желании можно сделать съемное дно).
  4. Делаем отверстия, диаметр которых 10-15 мм, а расстояние между ними — 20-30 мм.
  5. Привариваем стенки друг к другу.

Фундамент под мангальный комплекс

Заливка фундамента нужна для всех видов мангалов, кроме переносных. Все делаем по инструкции:

  • Для начала выройте яму нужного размера.
  • На дно выкладываем щебень и бутовый камень, делаем опалубку.
  • Далее яму нужно залить смесью из песка и цемента, пропорция которой будет 1:3. Делаем это слоями и используем армирующую сетку. Ни в коем случае не укладывайте арматуру на дно ямы! Если стенки ровные, а размеры ямы небольшие, опалубку можно не делать.
  • Фундамент покрываем пленкой или рубероидом.
  • В летний сезон советуем при подсыхании сбрызгивать сохнущий фундамент водой. Для полного просыхания понадобится около 2 недель.

Хотя процесс несложный, на него все же уйдет полмесяца, а то и больше — в зависимости от погодных условий.

Как выполнить сварку мангала своими руками

По чертежу вырезаем элементы мангала.

Это можно сделать болгаркой, а далее обрабатываем края для удаления заусенцев и частиц металла.

Если у вас большой лист, можно сделать мангал с минимальным использованием сварки. Для этого чертеж переносят на лист, срезают лишнее, а по линии сгиба металл подрезают на половину толщины.

Далее вы можете согнуть все, как картон, и сварить лишь стыки. К готовой конструкции остается приварить ножки — и все готово.

Важные работы

Чтобы конструкция соответствовала всем ожиданиям, сделайте отверстия поближе ко дну – так воздух будет попадать в зону нахождения углей. От этого зависит поддержание температуры. Диаметр отверстий должен быть от 5 до 11 мм.

Сделайте решетку над дном мангала, которая будет выполнять функцию колосника. Это увеличит срок использования дна, а также создаст дополнительный приток воздуха.
Посмотрите видео на эту тему

Вы можете сделать как съемный, так и несъемный колосник.

Строительство барбекю с казаном

Сегодня часто можно услышать модное слово «барбекю». Так называется жаренное на открытом воздухе мясо, процесс его приготовления, соус к нему, а также вечеринка с готовкой и поеданием этого блюда. Всё это требует соответствующего оборудования, которое получило такое же название. Обычная кухня для него не подходит. Как правило, его монтируют вместе с плитой для варки первых блюд и плова. Всё вместе это называется барбекю с казаном.

Так выглядит построенное из кирпича барбекю с казаном

Многие любители мяса с дымком строят на своём участке комплексы, чтобы приготовить не только мясные, но и другие экзотические блюда. Они обращаются в специализированные фирмы, которые предлагают клиентам самые разнообразные проекты. Они, как правило, включают чертёж всей системы. Минимальный перечень её элементов – это плита из кирпича под казан, печь для приготовления барбекю и мангал для жарки шашлыков.

Барбекю с казаном

Домашнему умельцу, если у него есть навыки кладки кирпича, построить барбекю с печью или стационарный мангал не так уж трудно. Однако самостоятельно возводить сложный многомодульный комплекс, да ещё с коптильней, не рекомендуется. Нужны специальные навыки. Иначе в процессе эксплуатации замучают проблемы, для устранения которых всё равно придётся приглашать квалифицированных специалистов.

Без специальных знаний нереально построить пожаробезопасную печь.

Вариант устройства барбекю с казаном на фундаменте из кирпича

Если возводить её из кирпича, то вдобавок к проекту нужна порядовка – это пошаговое описание последовательности кладки, а также дельные советы по выполнению каждого шага. А устройство дымоходов – целая наука. Переносной мангал не требует его установки. Но там, где он нужен, при нарушении правил монтажа дым будет валить не через трубу, а через дверцу топки. Даже если за основу работы взят чертёж, а неопытный исполнитель строго выполнял все указанные на нём размеры.

Если посещение дачи не так уж частое, то сложная кухня с множеством различных жаровен из кирпича там не нужна. Достаточно поставить комбинированную печь с металлической решёткой и съёмными конфорочными дисками, которые являются необходимыми аксессуарами барбекю с казаном. А если систему дополнить стационарным мангалом, то это будет в самый раз, чтобы готовить вторые восточные блюда.

Пример барбекю со смонтированным мангалом

Однако многих любителей отдыха на природе не удовлетворяет такая летняя трапезная. Им подавай комплексы

  • с печью для казана;
  • шашлычницей;
  • стационарным мангалом;
  • грилем;
  • варочной плитой;
  • коптильней;
  • духовкой.

В дополнение ко всему должна быть столешница, мойка, топливный отсек, даже ниша с необходимой кухонной утварью.

У всех печей комплекса облицовка снаружи из шамотного кирпича желтовато-коричневого цвета. Его хорошо продуманная порядовка обеспечивает гармоничное сочетание постройки со всеми деревянными элементами приусадебного участка. Садовая летняя кухня должна вписываться в общий ландшафтный дизайн.

Оригинальный дизайн и интерьер садовой летней кухни с барбекю

Здесь широкое поле для фантазий архитектора, печника и, конечно же, для повара с опытом приготовления восточных блюд. Готовить на открытом воздухе одно удовольствие. А если к ней будет присоединена летняя беседка с барбекю, столом и стульями, то угощать компанию можно будет прямо здесь, с пылу жару.

Главное её достоинство – приготовление пищи способом, который использовали наши далёкие предки.

Мясо, запечённое над открытыми углями, сохраняет все полезные свойства и приобретает удивительный вкус.

Как любая кухня, она должна быть оборудована так, чтобы готовить самые разнообразные блюда. Кроме многофункциональности и надёжности, не следует забывать о таком характеризующем печь факторе, как пожаробезопасность.

Печь под казан

Её устанавливают на фундамент. Главное, что она должна иметь, так это толстую, обычно, квадратную чугунную плиту с набором конфорочных дисков разного диаметра. Тогда готовка возможна в казане или чугунке любого размера.

Мангал используется в основном для шашлыков. А в казане готовят плов, шурпу, другие восточные блюда. Он бывает из меди, алюминия, с антипригарным или эмалированным покрытием. Но чтобы готовить настоящий восточный плов кухня должна иметь чугунный казан. Он очень практичен. Его невозможно испортить. Со временем он становится только лучше. В процессе использования растительное масло через поры чугуна хорошо пропитывает стенки, улучшая их противопригарные свойства.

Совершенно новый купленный казан надо подготовить к эксплуатации. Следует поставить его на сильный огонь печи, чтобы выжечь всё лишнее.

Процесс постройки барбекю с печью под казан и тандыром

Затем в него наливают стакан растительного масла и, покрыв им всю внутреннюю чугунную поверхность, опять ставят на огонь. Примерно через 20 минут содержимое выливают, а остатки выжигают. Затем казан тщательно моют, после чего он готов к первому использованию.

Кирпичный очаг для казана многофункционален. Его легко превратить в шашлышницу, сняв чугунную ёмкость с конфорки. А использование конфорочных колец разного диаметра позволяет готовить пищу в кастрюлях и на сковородках.

Немаловажен рациональный отвод дыма. Опытным печникам известно, что при сооружении любой печи между дымоходом и площадью открытой топочной дверцы должна соблюдаться определённая пропорция. Иначе возможны нежелательные последствия. Это соотношение просчитывают, когда готовят чертёж будущей системы.
Плиту обычно пристраивают к печному оборудованию барбекю.

Подробный чертеж с размерами для монтажа барбекю с казаном

Поэтому у них может быть общий дымоход, к которому подводят дымоотводы каждого устройства. Для поочередной работы они могут иметь перекрывающие заслонки.

Температура в топке доходит до 670 градусов. В связи с этим для защиты её внутренних стенок необходима облицовка из огнестойкого кирпича, который используется при возведении подобных печей.

Весь комплекс дополняется металлическим стационарным мангалом, которому нужна такая же плита, как и под казан. Жаровни барбекю имею одно принципиальное отличие. Они не используется без металлической решётки, на которой жарят мясо. Если на открытый сверху мангал положить сетку из металлической проволоки, он тут же превращается в печь барбекю.

А если вместо неё коробку мангала закрыть металлической крышкой, то это уже будет летняя печь-гриль. Принцип её работы: в закрытой сфере жар отражается от всех поверхностей, и мясо подвергается воздействию температуры со всех сторон.

Вариант летней печи вписанной в дизайн участка

Оно нисколько не пригорает, поскольку нет открытого пламени, а обретает вкус жареного продукта.

В продаже есть множество различных устройств барбекю: одноразовые, складные, переносные. Покупателям предлагаются также барбекю-котёл с куполообразной крышкой, барбекю-тележка, настольное электробарбекю для использования в городской квартире. Но в комплексе с плитой для казана лучше установить стационарную печь. Её по заказу опытные печники сложат любой формы и размера.

Ссылка на основную публикацию
"
×
×
"
Adblock
detector
Технические данные Печь-мангал С КРЫШКОЙ
Высота 1023 мм
Ширина 1100мм / 1600 мм
Высота от пола до низа мангала 587 мм
Толщина стенок отсека печи 3 мм
Толщина стенок отсека мангала 3 мм
Масса 55 кг
Диаметр дымохода (внешний) 110 мм
Размеры мангала Д/Ш/В 550/380/170 мм
Размеры печи Д/Ш/В 380/380/380 мм
