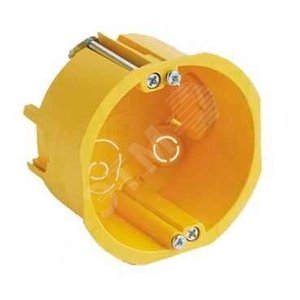

Коробка монтажная Гипрок 68мм металлические лапки

  • Код товара 9706741
  • Артикул LEX1450414R
  • Производитель Schneider Electric/BOXRK

Коробка распределительная 80х45мм IP20 ГИПРОК

  • Код товара 8853803
  • Артикул IMT35160
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

Коробка распределительная 100х100х50мм IP20 ГИПРОК

  • Код товара 8607290
  • Артикул IMT35161
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

Коробка установочная 68(65)х45мм с соединителем ГИПРОК

  • Код товара 9232947
  • Артикул IMT351581
  • Производитель Schneider Electric/Коробки монтажные BIP

Сделано
в России

С этим покупают Посмотреть

Коробка установочная 68х45мм гипрок металлические лапки индивидуальная упаковка КУ1202-01-И

  • Код товара 1076692
  • Артикул КУ1202-01-И
  • Производитель HEGEL

Сделано
в России

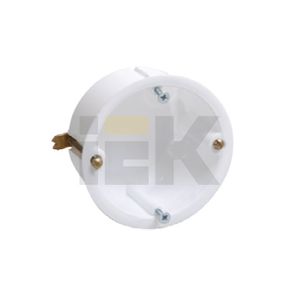

Коробка установочная КМ40022 65х46мм ГИПРОК

  • Код товара 9813663
  • Артикул UKG10-065-040-000-P
  • Производитель IEK/КМ

Сделано
в России

Коробка установочная КМ40021 65х40мм ГИПРОК

  • Код товара 71307
  • Артикул UKG10-065-040-000-M
  • Производитель IEK/КМ

Сделано
в России

С этим покупают Посмотреть

Коробка установочная 68х60мм металлические лапки ГИПРОК КУ1205-И

  • Код товара 4073376
  • Артикул КУ1205-И
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределитеьная 80х45мм гипрок с крышкой индивидуальная упаковка

  • Код товара 7623112
  • Артикул КР1202-И
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 80х45мм скрытая IP30 гипрок

  • Код товара 9764126
  • Артикул КР1202
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка установочная 68х45мм металлические лапки ГИПРОК

  • Код товара 9763782
  • Артикул КУ1202
  • Производитель HEGEL

Сделано
в России

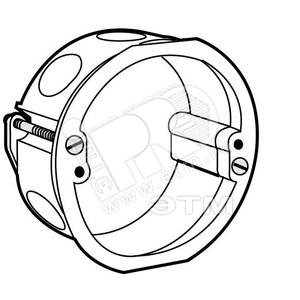

STR Коробка под гипрок 90мм

  • Код товара 75502400
  • Артикул 1150170
  • Производитель Schneider Electric/BOXINT

С этим покупают Посмотреть

Коробка установочная 68х60мм металлические лапки ГИПРОК

  • Код товара 9799233
  • Артикул КУ1205
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка установочная 68х40мм пластиковые лапки ГИПРОК

  • Код товара 9763783
  • Артикул КУ1203
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка установочная 68х45мм пластиковые лапки ГИПРОК

  • Код товара 9763781
  • Артикул КУ1201
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка установочная 68х40мм металлические лапки ГИПРОК

  • Код товара 9763991
  • Артикул КУ1204
  • Производитель HEGEL

Сделано
в России

Коробка установочная 68х45мм пластиковые лапки ГИПРОК КУ1201-01-И

  • Код товара 101414
  • Артикул КУ1201-01-И
  • Производитель HEGEL

Сделано
в России

С этим покупают Посмотреть

Коробка распределительная 120х100х50мм скрытая IP30 гипрок КР1203-И

  • Код товара 720208
  • Артикул КР1203-И
  • Производитель HEGEL

Сделано
в России

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Как провести электропроводку под гипсокартоном

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

  • за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
  • за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Варианты протягивания провода

В зависимости от того, как будут крепиться листы ГКЛ к стене, выбирается способ монтажа. На сегодняшний день гипсокартон можно крепить к специальной конструкции из профилей либо обойтись без каркаса, самостоятельно посадив листы на клей. Второй вариант используется крайне редко и только в том случае, если стены в доме практически идеально ровные. Чаще всего принято осуществлять крепление листов ГКЛ на специально подготовленный каркас, поэтому инструкция по монтажу электропроводки под гипсокартоном будет предоставлена именно для этого варианта.

Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ. Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее.

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

  • Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
  • Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
  • Клипсы для крепления гофры.
  • Дюбель гвозди для монтажа самих клипс.
  • Распределительные коробки из негорючего материала.
  • Розетки и выключатели.
  • Специальные подрозетники для гипсокартона.
  • Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Читать еще:  Какие стены несущие в панельном доме п44т

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.Для того чтобы протягивать гофрированную трубу через каркас из профилей, необходимо заблаговременно высверлить отверстия подходящего диаметра либо просто купить профиля, в которых уже предусмотрены специальные отверстия для монтажа электропроводки.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников. Если Вы все правильно рассчитали, после штробления листа вводной провод будет находиться в нужном месте. Монтаж подрозетников в гипсокартон не представляет ничего сложного. Сначала Вы должны вырезать в днище отверстия под заведение электропроводки, потом вытянуть провод наружу и вставить подрозетник в подготовленную штробу (см. фото ниже). Справа и слева находятся винты, которые Вы должны подтягивать до тех пор, пока специальные прижимные лапки не закрепят корпус в штробе. Далее необходимо самому произвести подключение розеток и выключателей, что также не должно вызвать трудностей даже у электрика-новичка.

Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!

Что делать, если ремонт уже произведен

Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом:

  1. Взять нитку с тяжелой гайкой.
  2. Сделать круглую штробу в месте установки будущей розетки/выключателя.
  3. С обнаженного потолка (если он еще не защит гипсом либо не натянута пленка) над новой штробой опускается нитка. Гайка, выступающая в роли грузика должна опуститься на уровень проделанного отверстия.
  4. К верхнему концу нитки закрепляется кабель с помощью изоленты.
  5. Снизу нитка тянется до тех пор, пока электрический проводник не выйдет наружу.

Все очень просто, поэтому если возникала необходимость спрятать проводку под листами ГКЛ, рекомендуем использовать данную технологию. Кстати, если Вы решили сделать гипсокартонную перегородку в доме, то для удобства монтажа сначала нужно «зашить» листами одну из стен, после чего переходить к укладке электропроводки!

Вот и вся сущность электромонтажных работ. Как Вы видите, ничего сложного нет, главное – аккуратно протянуть провод между профилями. Надеемся, что инструкция по монтажу электропроводки под гипсокартоном своими руками была для Вас интересной и полезной!

Также читают:

Монтаж скрытой электропроводки под гипсокартон

При проведении ремонта, или чистовой отделки стен, все чаще применяются листы гипсокартона. Если отбросить маленький недостаток — уменьшение габаритов помещения за счет толщины материала, этот способ наиболее удобен: он не такой трудоемкий, как покрытие стен штукатуркой.

Если вы решили выбрать для отделки именно такой вариант, необходимо знать, как правильно прокладывать электропроводку под фальшстенами.

Существует 3 основных способа монтажа ГКЛ на стену, каждый из них предполагает различные способы организации энергоснабжения.

  1. Поклейка листов на стену с помощью клеевых составов. Мало чем отличается от простой штукатурки, но укладывать провод в стену несколько проще. А вот установка подрозетников в гипсокартон в этом случае — задача посложнее.
  2. Установка гипсокартона на металлические профили без изолирующей прокладки. Кабель прокладывается в пространстве между базовой стеной и ГКЛ.
  3. Монтаж листов на профили, но под гипсокартон укладывается тепло-шумоизоляция. В этом случае, кабели прокладываются особым способом, с учетом выбранного материала изоляции.

Во 2 и 3 случаях, монтаж розеток в гипсокартон не представляет сложности.

Существует еще один вариант. Он нестандартный, но встречается достаточно часто:

Помещение уже отделано гипсокартоном, на нем есть декоративное покрытие (краска, обои), и существует электросеть с розетками и выключателями. А вам понадобилось установить еще несколько точек подключения (розетки 220 вольт, локальная сеть Ethernet, кабель для телевизора). Возможно ли провести работы, не повреждая чистовой слой? Если у вас есть схема крепления листов гипсокартона — никаких проблем.

Инструменты и материалы

В перечне указаны все возможные принадлежности. Вы можете уменьшить их количество, при обеспечении общей пожарной и электрической безопасности.

  • Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.
  • Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
  • Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.
  • При монтаже в базовую стену (штробление) — достаточно двойной изоляции.
  • Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.
  • Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
  • Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
  • Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.

Особенности монтажа проводки под ГКЛ

Универсальной методики не существует, поэтому мы рассмотрим технологии, в зависимости от способа укладки листов. Монтаж электропроводки под гипсокартон начинается с составления подробного плана. На стену наносятся предполагаемые места укладки ГКЛ, с учетом стыков и возможного применения крепежных саморезов. Точки установки розеток и выключателей должны планироваться на расстоянии не менее 20 см от края листа. Такие же требования относятся к металлическим профилям. Линии монтажа профиля также рассчитываются с учетом прокладки кабеля.

Затем производятся замеры, и план переносится на бумагу. После установки листов гипсокартона, вам не придется искать все коммуникации наугад.

Гипсокартон клеится на стену

Поскольку этот способ мало чем отличается от обычной штукатурки, прокладка кабеля выполняется аналогично. В стенах проделываются штробы. Глубина закладки может быть меньше, чем при штукатурке, но между оболочкой кабеля и внутренней стороной ГКЛ должен быть слой замазки не менее 5 мм. Укладывать листы непосредственно на проводку нежелательно. Гипсокартон менее прочен, в сравнение со штукатуркой, есть риск механического повреждения кабеля.

Далее выбираем способ монтажа подрозетников в гипсокартон.

  • Если коробка фиксируется на листе, в базовой стене проделывается углубление с запасом по диаметру не менее 2 см. В этом случае нет никаких сложностей с укладкой кабеля: он замуровывается в штробу, монтажный конец укладывается кольцом на дно углубления как можно глубже. Это делается для того, чтобы не повредить провод при сверлении отверстия в ГКЛ.

Отверстие проделывается аккуратно, как только круг отделился от листа, дрель останавливается. Свободный конец кабеля продевается в отверстие коробки, подрозетник закрепляется в гипсокартоне.

Важно! Приклеивая гипсокартон к стене, надо следить за тем, чтобы в районе установки коробочки не было монтажного клея (штукатурки) в радиусе 20 см от центра отверстия.

Иначе технологические пазы для установочных винтов будут замурованы, и вы не сможете прикрутить коробочку.

  • При использовании обычных монтажных коробок (под алебастр), технология схожая. Только отверстие в ГКЛ сверлится заранее, по разметке. Диаметр больше размера подрозетника на 10–15 мм. Кабель укладывается, как обычно, с запасом для соединения. Перед монтажом листа, вокруг углубления в базовой стене наносится клей для гипсокартона. После установки ГКЛ, излишки штукатурки убираются, отверстие получается монолитным, без зазора между стеной и гипсокартоном.

После чего коробочка усаживается на алебастр, как в обычную отштукатуренную стену.

Сверление отверстий под коробочки с углублением в базовую стену, после приклеивания гипсокартона нежелательно. С вероятностью 100% вы повредите подготовленный кабель.

Гипсокартон монтируется на металлические профили без изоляции

В этом случае проводка прокладывается в произвольном порядке между гипсокартоном и стеной.

В металлическом профиле проделываются отверстия. Края необходимо обработать наждачной бумагой, чтобы не повреждалась изоляция. Затем кабель протягивается согласно заготовленной схеме.

Вне зависимости от того, укладывается кабель с трехслойной изоляцией, или он находится в гофре, при протяжке через профиль, в отверстия желательно установить втулки. Из можно изготовить из обрезков полипропиленовой трубы.

Важно! Линии пересечения кабеля и профиля должны быть нанесены на схему. Саморезы, которые вкручиваются в гипсокартон, не должны располагаться ближе, чем в 10 см от кабеля.

В противном случае, шуруп может попасть в кабель и устроить короткое замыкание. Или через шуруп на весь профильный каркас может попасть фаза (еще один довод в пользу заземления профиля).

По этой же причине, электропроводка под гипсокартоном должна располагаться как можно дальше от гипсокартона.

Установка розеток в гипсокартон выполняется обычным способом.

Меры безопасности простые: перед монтажом плит, проводку следует отвести от места предполагаемого сверления отверстия. Потом ее несложно будет найти через дырку под коробочку.

Еще один способ укладки кабеля — закрепление на несущей стене с помощью клипс. В этом случае, можно закрепить профиль на стене с технологическими промежутками, через которые и пройдет провод. Вероятность повреждения в этом случае минимальна. Разумеется, все разрывы профиля необходимо обозначить на разметке, чтобы не вкручивать саморезы в пустоту.

Читать еще:  Баня из сосны плюсы и минусы

Вертикальная прокладка еще проще: кабель крепится к профилю с помощью клипс, или нейлоновых стяжек.

Между ГКЛ и базовой стеной прокладывается утеплитель

Технология монтажа такая же, как в предыдущем случае, но с обязательным соблюдением мер пожарной безопасности. Если в качестве изоляционного материала используется минеральная вата, или иной негорючий материал — дополнительных требований нет. Просто утеплитель аккуратно укладывается вокруг кабеля. Если материал пожароопасный, кабель укладывается в гофр из металла или пластика, не поддерживающего горение. Установка втулок желательна, как и в предыдущем разделе.

Такие-же правила применяются при укладке кабеля за гипсокартоном в деревянном доме. Правила устройства электроустановок также предусматривают прокладку стальных труб, в которые заводится проводка.

Сэндвич: стена — клей — утеплитель — клей — гипсокартон

При использовании жесткого утеплителя, который сам является конструкционным материалом, металлический профиль не требуется. В этом случае монтаж проводки в гипсокартоне выполняется по несущей стене. Утеплитель клеится с воздушным зазором, либо в нем вырезаются каналы для проводки.

Сверху на изоляционный материал клеятся листы. Если толщина сэндвича позволяет, установка подрозетников в гипсокартон выполняется с креплением на несущую стену.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

  • Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
  • При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

  • Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Видео по теме

Выбор и монтаж установочной коробки для гипсокартона

При использовании гипсокартона для стен приходится применять адаптированные схемы прокладки электропроводки, устанавливать особые распредкоробки, предназначенные для крепления устройств и коммуникационных систем.

Установочная коробка для гипсокартона

Для монтажа в обычных стенах применяются устройства, отличающиеся от коробок установочных для гипсокартона по размерам и материалу изготовления.

Распределительная коробка для гипсокартона снабжена особыми усиками, предназначенными для закрепления ее в полой стене.

Классификация

Для того, чтобы изделие идеально подошло при установке в стены помещения вашего типа, нужно как следует разобраться в классификации вариантов, существующих на данный момент в продаже.

Изделия подразделяются в зависимости от материала:

  • металлические;
  • деревянные с противопожарной пропиткой;
  • из самозатухающей пластмассы.

Покупатели могут выбрать более подходящую по форме модель:

  • круглую;
  • квадратную;
  • спаренную — скомплектованы 2-3 и большее количество коробок (допустим, пара выходов для крышки и один для розетки).

Что представляет собой обычная коробка распаячная

  • Стандартный вариант — это конструкция цилиндрической формы, используемая для монтажа. Ее закрепляют на внутренней части стены, после чего с ее помощью закрепляется элемент электропроводки.
  • Специальные усики закрепляются за шуруп. Фиксация производится в полости, методом зажима со внутренней стороны. Для изготовления усиков используют пластмассу или металл, но существенных отличий при эксплуатации нет.
  • Различные модели отличаются по размерам. В наши дни производители изготавливают не только монтажные коробки разного размера, диаметра и глубины. Часто их производят специально для розеток какого-либо производителя, даже для определенных моделей розеток.

  • Коробка распределительная для гипсокартона с крышкой может иметь неточности в размерах. В этом случае, важно проследить, чтобы элементы монтажа точно соответствовали необходимым параметрам. Если этого соответствия не будет, то во время установки могут возникнуть определенные проблемы.

Лучше всего одновременно приобретать и распредкоробку, и устанавливаемый элемент. Таким образом, при установке в пустотелые стены вы избежите проблем с несовпадением габаритов, размеров элементов крепления.

Описание спаренных компонентов монтажа

  • На прилавках магазинов часто можно найти коробку под розетку, изготовленную в форме 2–3 секций. Это довольно практичное решение, благодаря которому можно сэкономить бюджет. Коробки такого вида обеспечивают более комфортную эксплуатацию.
  • Если вы решили приобрести спаренные изделия, то проследите, чтобы компоненты размещались в отделениях свободно, не соприкасаясь. В изделиях такого типа указывается параметр расстояния от центра одного радиуса до другого. Ориентируйтесь на него, подбирая розетку и выключатель.

Обратите внимание на материал, из которого изготовлена распаячная коробка. Современные модели изготавливают из пластмассы, обладающей свойством самозатухания. Для обеспечения безопасности большего уровня, следует выбирать этот вариант.

По каким параметрам осуществляется выбор коробок под гипсокартон

  • Материал изготовления должен подбираться под условия эксплуатации. Пластиковые образцы больше подходят для бытовых помещений, а металлические изделия применяют для разводок промышленных сооружений.
  • Метод монтажа. При открытом способе чаще приобретают пластиковые изделия, так как они производятся в широком ассортимент форм. Также есть больше возможностей подобрать подходящий вариант по эстетическим требованиям помещения, коробка будет лучше смотреться в интерьере.
  • Особенности крепления стен. При выборе подходящей коробки следует обратить внимание на расстояние от гипсокартона до основной стены. В соответствии с этим показателем подбирается глубина изделия. Если не соблюсти это параметр, то коробка может провалиться в полость.
  • Тип распределения электропроводки. Вводная требует использования более крупных распредкоробок, содержащих большее число улов, чем необходимо для концевой.

Что такое индекс защиты?

Выполняя электромонтажные работы в современных условиях, приходится учитывать многие нюансы. Так становится все более актуальным использование материалов, позволяющих обеспечить защиту от агрессивных сред. Коробки для розетки и для других элементов электромонтажа могут обладать различными степенями защиты.

Известно, что стены могут быть изготовлены из разных материалов, которые в различной степени успешно переносят воздействие сырости, вызванной протеканием труб или повышенной влажностью в помещениях при условии присутствия постоянного источника воды (в сантехнических помещениях). Для более успешного крепления и эксплуатации короба следует осуществлять подбор модели в соответствии с условиями использования.

Существует показатель для обозначения способности короба выдерживать агрессивное воздействие. Для его обозначения используется код IP (Ingress Protection).

Его можно найти на упаковке компонента в форме набора, состоящего из двух цифр:

  • Устойчивость к частицам пыли, твердых элементов.
  • Устойчивость к влажности.

Вот так расшифровывается маркировка первой цифры:

  • 0- защиты нет;
  • 1- выдерживает частицы 50 мм;
  • 2 — частицы до 12, 5 мм;
  • 3- твердые элементы до 2,5 мм;
  • 4- элементы до 1 мм;
  • 5- пылезащищенное;
  • 6- непроницаемо.

Аналогично происходит расшифровка маркировки второй цифры. Здесь применяются цифры от 0 до 8, и обозначают они уровень устойчивости изделия к водной среде, которой может доходить до способности функционировать в условиях полного погружения. Для крепления в бетонную или гипсокартонную стену оптимально подбирать маркировку с показателем от 2 до 6.

Способы установки

Выделяют два основных способа монтажа, для каждого из которого выбирается изделие определенного типа.

Скрытый монтаж

Чаще применяют круглые модели с диаметрами 60 см. Этот выбор обусловлен тем, что он совпадает со стандартным диаметром подрозетников и выключателей. Отверстия просверливают, используя инструмент с коронкой подходящего диаметра.

Первоначально идет разметка стены, отмечается ось с горизонталью на расстоянии не менее 20 см от пола. Далее прорезается и шлифуется отверстие, вставляется и крепится коробка, втягиваются провода.

Укладка наружной проводки

Этот тип предусматривает проведение работ в верхней части комнат на расстоянии 10–20 см от потолка. При этом делают пару отверстий под дюбель, в которые вставляется короб фиксируется шурупами для крепления.

Также возможен монтаж без использования распаячных коробок, при этом для каждого прибора подводится отдельный провод. Вместо распределителя используется специальный щит, обеспечивающий необходимую безопасность. Однако, этот метод более сложен в исполнении, требует большего количества инструментов и времени.

Размеры, монтаж и популярные модели подрозетника для гипсокартона

Для полых стен используются коробки для гипсокартона, которые имеют широкий спектр установок для электрических элементов. Монтируется подрозетник, затем в него встраивается электроустановочное оборудование: регуляторы, выключатели, розетки, диммеры и т. д. Он прекрасно фиксирует все конструкции. Если использовать крышку для подрозетника, он вполне заменит распределительную коробку для проводов и кабеля.

Существуют 2 типа подрозетников:

  1. Без кабель канала. Этот тип устанавливается на фанеру, ДСП и другой подобный материал.
  2. С кабель каналом. Монтаж производится вспомогательными ножками.

Выбор материала и размеры подрозетника

Для крепления коробок на гипсокартон, не используется бетонный раствор, и утапливать их нет необходимости, так как стены пустотелые. Поэтому здесь играет роль материал.

Использование пластика является наиболее востребованным. Это можно объяснить его низкой стоимостью. Но использование такого варианта небезопасно, так как он может воспламеняться.

Использование самозатухающей пластмассы является наиболее эффективным. Допустим, в сети получилось короткое замыкание, скорость плавления и возгорания в этом устройстве намного ниже, чем у обычного пластика.

Ведь задержание огня является его главной целью коробки в аварийной ситуации, так как гипсокартон горючий материал, и пожар может распространиться в считанные секунды.

Читать еще:  Люминесцентные лампы для растений flora

Размерные характеристики:

  1. Гипсокартон может быть различного размера, как и подрозетник. Поэтому стоит обращать на свободное место под листом. Для этого учитывается толщина листа, которую можно замерить рулеткой и свободное пространство между ним и стеной. Только тогда определяться с глубиной подрозетника. В основном, её стандартная величина больше 50 мм, а глубина посадки 45 мм.
  2. Установочный диаметр стакана, например, 68 мм. Коронку следует брать с таким же размером, чтобы коробочка входила жёстко.
  3. Расстояние между центрами дырок стоит выдерживать 71 мм, если планируется установка нескольких элементов, и объединяются они многопостовой рамкой.
  4. Видимая часть коробки может иметь максимальный размер 72 мм в диаметре.
  5. Максимально возможные габариты внутреннего диаметра стакана 65 мм.
  6. Минимальная установочная глубина в полой стене может быть 45 мм.
  7. Место внутри коробочки не должно быть больше 40 мм.

Подготовка подрозетника к установке

Характерной особенностью подрозетников по гипсокартону является наличие 4х винтов на лицевой части, тогда как в элементах по бетону, их всего 2. Единственное различие, может быть, их расположение, это объясняется фирмой, которыми они произведены, но назначение их от этого не меняется.

Если посмотреть на коробочку, то можно увидеть наружные винты, они служат для фиксации пластиковой и железной рамочки выключателя или розетки.

Следующая пара винтов утоплена в коробочку. Располагаться они могут рядышком или перпендикулярно друг другу и приводят в движение винтовой механизм, а лапками закрепляется коробочка. Фурнитура лапок может быть пластмассовой или металлической.

Пошаговая инструкция монтажа

Стоит выполнять определённую последовательность при установке розетки, тогда работа будет сделана качественно и быстро:

  1. Следует проложить кабель, затем подготовить нишу для подрозетника.
  2. Установить его.
  3. Подключить внутреннюю часть розетки и зафиксировать декоративную накладку. Все работы надо проводить при выключенном электричестве.

Алгоритм работ:

  1. На первом этапе работы выбираем правильную коробочку. Прекрасной фурнитурой для неё послужит самозатухающая пластмасса.
  2. Второй этап – подготовка стены. Её следует прошпаклевать, для того, чтобы она стала крепче и удерживала форму во время сверления. Грунтовка здесь не будет лишней, пропитанный лист не будет давать возможности крошиться. Стоит подождать полного высыхания шпаклёвки и грунтовки, и только тогда переходить к сверлению.
  3. Третий этап. Берётся рулетка, и откладываются нужные расстояния для будущей розетки. Крестиком отметить центр её расположения. Расстояние в комнате от пола выдерживается 30 см. Если это ванная комната, то следует поднять разметку на 100 см. В кухне – 120 см. Выключатель поднимается на 90 см от поверхности пола, а от коробки двери на 18 см. Причём эти стандарты можно менять по желанию.
  4. Следующим шагом будет изготовление отверстия для подрозетника. Для этого повернуть заготовку тыльной стороной и обвести карандашом диаметр. Вырезать внутренность можно различными способами. Например, ножом, или по контуру просверливаются отверстия и также освободить внутреннюю часть ножом. Или воспользоваться беспроигрышным вариантом – коронкой по дереву. Достаточно закрепить её на шуроповёрт или дрель, затем привести в действие. Края получаются ровные и аккуратные, и нет возможной опасности, поколоть хрупкий материал. Не стоит забывать о размерах отверстия, оно должно быть впритык с коробкой.
  5. Полученное отверстие также обрабатывается шпаклёвкой и грунтовкой, то есть её внутренние края. Тогда розетка будет надёжней держаться.
  6. Удаляются перемычки из коробки, и тем самым подготавливается место для ввода провода.
  7. Подрозетник вставляется в гипсокартон таким образом, чтобы было удобно фиксировать розетку. Винты, которые немного утоплены, следует повернуть отвёрткой и крутить до тех пор, пока лапки винтового привода не упрутся в лист. Сильно крутить винты не стоит, так как можно повредить гипсокартон.
  8. Посадочное место шпаклюется для дополнительной жёсткости. Провода в этот момент должны быть заведены.

Далее, можно переходить к монтажу розетки.

Советы по выбору

  1. Выбирайте коробки и розетки одной фирмы с проверкой их полного совмещения. Это избавит вас от лишних хлопот при установке.
  2. Размер может быть различный по глубине и диаметру, поэтому нужно учитывать расстояние полости и рассматривать индивидуально каждый конкретный случай.
  3. Немаловажной деталью при выборе является материал изделия. Хорошо себя зарекомендовали коробки, где фурнитура – высокопрочный полипропилен. В любом случае, надо покупать изделия из негорючих материалов.
  4. Форма изделия может быть различной: прямоугольной, квадратной, овальной, круглой.
  5. Не забывайте покупать вспомогательные ножки, которые применяются в работе с фанерой, ДСП и подобными материалами.

Обзор моделей

Hegel

Образец коробки имеет металлические лапки и размер её 68×60. Используются в перегородках для скрытой проводки. Есть возможность соединить их между собой, когда нужно установить несколько штук подряд. Основание имеет полипропиленовую фактуру. Цена одной единицы товара 12 рублей.

Legrand

Коробка французского производителя встраиваемая, с глубиной 65 мм, весом 0,058 кг, диаметром 70 мм. Способ монтажа – скрытый. Цена за 1 штуку 31 руб.

Образец российского производителя с весом 17 г предназначен для скрытой проводки. Фурнитура пропилен. Срок годности – 10 лет и с гарантией 12 месяцев. Высота 86 мм, глубина 48 мм и ширина 67 мм. Наличие стыковочных узлов даёт возможность соединять их вместе до нескольких штук. Винты изделия немецкого производства осуществляют качественное крепление. Стоимость одной штуки 6,5 руб.

Schneder electric

Коробка российского производителя предназначена для скрытой проводки. Имеет вес 5 г, с диаметром 65 мм и глубиной 45 мм. Фурнитура полипропиленовая. Стоимость одной единицы товара 12 руб.

Batibox

Подрозетник для гипсокартона на 1 пост, имеющий глубину 50 мм можно приобрести за 2,68 руб. за 1 штуку. Способ монтажа – скрытый.

Установочная коробка для гипсокартона: выбор и монтаж

Гипсокартон уже давно занял лидирующие позиции при проведении отделочных работ в помещениях. Этот материал активно используют строители по всему миру, поскольку его свойства позволяют не только производить зашивку стен, но и возводить их в минимальные сроки.

Однако при его использовании необходимо применять специальные распредкоробки под гипсокартон, которые позволяют закреплять в нем необходимые устройства и системы коммуникаций.

Установленные коробки в полой гипсокартонной стене

Коробки для работы с гипсокартоном

Прежде всего, необходимо отметить, что данное устройство отличается от монтажных элементов, применяемых в обычных стенах не только своими размерами, но и материалом изготовления, а также некоторыми особенностями конструкции. Установочная или распределительная коробка для гипсокартона имеет специальные усики, которые и позволяют ей удерживаться в полости стены.

Один из вариантов исполнения стандартной монтажной коробки

Стандартное устройство

  • Обычная коробка для пустотелых стен или гипсокартона представляет собой специальный монтажный элемент цилиндрической формы, который закрепляется внутри стены, чтобы впоследствии в нее можно было бы разместить элементы электрической сети.
  • При этом установочные коробки для гипсокартона оснащаются специальными усиками, которые крепятся на шуруп и фиксируют их в полости, зажимая изнутри. Они могут быть изготовлены из пластмассы или металла, но принципиального отличия в этом нет.
  • Стоит отметить, что все эти устройства отличаются по размеру. В настоящее время существует огромное количество распределительных коробок, которые не только имеют разный диаметр и глубину, но и могут быть выполнены под розетки конкретного производителя или даже определенную модель розетки.
  • Если распредкоробка для гипсокартона оснащается специальной крышкой и может иметь некоторые погрешности в размерах, то монтажные элементы для приборов должны строго соответствовать заданным параметрам, иначе могут возникнуть большие проблемы при установке.

Совет! Когда приобретается стандартная коробка для монтажа в пустотелых стенах, необходимо сразу с ней покупать и сам устанавливающийся элемент. Это позволит избежать несовпадения размеров и крепежных элементов.

Спаренные элементы монтажа

  • В современных магазинах в ходу коробка под розетку для гипсокартона, которая выполнена в виде двух или трех секций для монтажа.
  • Такое решение является весьма удачным и практичным, поскольку позволяет сэкономить время, деньги и упрощает эксплуатацию.
  • Существует масса вариантов исполнения таких устройств. Например, в них могут быть совмещены распаечные коробки для гипсокартона с монтажными элементами для розеток или других приборов.
  • При выборе таких изделий нужно обращать особое внимание на то, что устанавливаемые устройства должны размещаться в спаренных секциях свободно, не мешая один другому. Именно поэтому такая распределительная коробка под гипсокартон имеет параметр, который указывает на расстояние между центрами радиусов. На него нужно обращать внимание при выборе розеток и выключателей.

Совет! При выборе любых монтажных коробок, следует обратить внимание на то, из какого они материала изготовлены. Дело в том, что правила безопасности рекомендуют приобретать устройства, выполненные из самозатухающей пластмассы. Это препятствует возгоранию при коротком замыкании.

Детальное изображение монтажной коробки для стен из гипсокартона с описанием элементов

Монтаж

  • Когда производится установка своими руками, необходимо соблюдать все требования техники безопасности, а особенно то, которое рекомендует не подключать электричество до окончания всех работ.
  • Прежде всего, нужно сделать отверстия в гипсокартоне под коробку. Для этого типовая инструкция рекомендует применять специальные коронки. Их следует подбирать по размеру монтажных элементов.
  • Если приобретение такого инструмента не предусмотрено, то отверстия можно проделать с помощью дрели и монтажного ножа.

Проделывание отверстия в стене при помощи коронки

  • Далее следует обработать края отверстия раствором шпатлевки и грунтовки. Так посадочное место будет прочнее и надежнее.
  • Монтаж производится отверткой. С ее помощью нужно зажимать крепеж до тех пор, пока коробка надежно не зафиксируется в полости стены.
  • Финишным этапом при установке является шпатлевка стен. Однако многие мастера выполняют этот процесс уже после обработки стен, что не так критично при прочном креплении.

Совет! Не стоит слишком сильно затягивать крепежные болты, поскольку так можно повредить гипсокартон или саму коробку.

Ссылка на основную публикацию
Adblock
detector
