Система подготовки воздуха для квартиры

Приточная вентиляция в квартире: варианты организации воздухообмена

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа организации приточной вентиляции, необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб.м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Полноценная информация о выполнении расчетов для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Монтаж стенового устройства сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав следующую статью.

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. Типовой клапан состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

При выборе приточного устройства прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Приточная вентиляция в квартире: краткий обзор вариантов и их характеристик

Необходимость вентиляции – очевидный факт. Если здание оснащено полноценной современной вентиляционной системой, то в квартирах всегда будет свежий воздух даже без проветривания. Считается, что в многоквартирных домах она есть «по умолчанию», однако для основной части жилого фонда это утверждение верно лишь наполовину.

Как работает вентиляция, и в чем неудобство оконного проветривания?

Принцип вентиляции в типовой многоэтажке следующий: после того, как мы открываем окна, уличный воздух начинает поступать в помещение из-за разницы давлений внутри и снаружи здания. Одновременно с этим отработанные воздушные массы из комнат квартиры уходят через вытяжку в вытяжные каналы на кухне и санузлах, а затем покидают дом через выход на крыше.

С выводом воздуха из помещений обычно проблем нет – как вторичное жилье, так и новостройки в обязательном порядке оснащаются вытяжкой. А вот с притоком всё не так просто. Как мы уже упомянули, роль приточной вентиляции в квартире (за редкими исключениями) в них играют окна.

Оконное проветривание – хороший вариант, если вы живете в теплом климате, рядом с лесом или парком, вдалеке от городского шума, автомобилей и больших скоплений людей. В противном случае оно создаёт множество неудобств:

  • холодно (сквозняки осенью, зимой, весной);
  • грязно, шумно (в любое время года);
  • вредно (дым от курящих на балконах соседей затягивает в помещение).

Возникает дилемма – проветривать надо (душно, свежий воздух не поступает в комнату из-за герметичности пластиковых окон), но по указанным причинам мы этого не делаем так часто, как это необходимо – каждые 1,5-2 часа.

Варианты систем вентиляции для квартиры

Одним из решений в данной ситуации является установка приточной вентиляции. Из каких вариантов в этом случае предстоит выбирать?

Канальные системы: для тех, кто не ограничен в средствах и свободном месте

Канальная система приточной вентиляции для квартиры – это инженерный комплекс, который способен обеспечить принудительный (с помощью вентилятора) приток, фильтрацию, подогрев и вывод воздушных масс. В состав канальной вентиляции обычно входят вентиляторы в комплекте с глушителем, гофрированные трубы, блоки фильтрации, рекуператор/нагреватель. Воздуховоды, как правило, монтируются над потолком, а само оборудование – на балконе или лоджии. Этот вариант – один из лучших, практически бесшумный и комплексный.

Вместе с тем это дорогое удовольствие – вместе с монтажом такая «приточка» обойдется в среднем в 300 000-500 000 рублей для квартиры площадью от 90 кв.м. Не подходит для типового жилья в многоэтажках с высотой потолков 265 – 275 см и общей площадью менее 100 квадратных метров. Также требует ежегодное полноценное обслуживание и чистку воздуховодов.

Читать еще:  Покрасить мебель из икеи своими руками

Вариант второй: монтаж вентиляционных клапанов

Приток воздуха с улицы в этом случае обеспечивается через специальные клапаны, которые врезаются в профиль стеклопакета пластикового окна. Этот вариант требует замены стеклопакета на стекло с подготовленным отверстием. Есть и альтернатива – можно поискать в продаже специальные окна с уже встроенными вентиляционными клапанами. Цена вопроса – около 40 000 рублей за одно стандартное окно.

Вариант третий: бесканальные «приточки»

Бесканальные вентсистемы – это разновидность вентиляционного оборудования, которое лишено воздуховодов. Оно обеспечивает приток воздуха через сквозное отверстие в смежной с улицей стене. Такие «приточки» разделяются по способу подачи:

  • пассивные (воздушный поток попадает в квартиру «самотёком», за счет разницы давлений);
  • принудительные (оснащенные встроенным электрическим вентилятором и подогревом).

Примером пассивной бесканальной вентиляции является приточный клапан – пластиковая трубка с теплоизоляцией и шумоизоляцией. Вставляется в отверстие, которое бурится в стене.

Активная «приточка» – это устройство, оснащенное вентилятором и фильтром (или комплексом фильтров). Монтируется на внешнюю стену.

Отличия бесканальной «приточки» от канальной

Для городского жилья такой вариант является оптимальным. Он учитывает все особенности жилплощади в многоэтажном доме, включая небольшую высоту потолков и ограниченную площадь.

Есть много причин купить приточную вентиляцию для квартиры, и одна из них – это выгодное сочетание цены и функциональности. Среди других достоинств такого оборудования покупатели отмечают:

  • Высокую производительность. Скорость подачи воздуха «активной» приточной вентиляции в комнате в среднем составляет 100-150 кв.м3/час (на одного человека требуется 20-30 кв.м3 в час);
  • Удобство управления. Некоторые модели управляются регуляторами на корпусе. Другой вариант – пульт ДУ или по Wi-Fi через специальное приложение на смартфоне;
  • Возможность фильтрации воздуха. Для современных городов такая функция вентиляции более чем актуальна. В комплектацию устройства может входить один или несколько фильтров (виды удерживаемых загрязнений, запахов и глубина очистки зависят от модели и стоимости прибора);
  • Компактность устройства, удобство установки. Никаких труб под потолком, расходов на обустройство фальш-стенок, скрывающих коммуникации. Также нет расходов на ежегодную чистку воздуховодов. Устройство имеет небольшие габариты, крепится прямо на стену. Процесс установки занимает не более часа, без пыли и грязи. Монтаж может быть произведен даже по чистовому ремонту.

Приточная вентиляция с подогревом: устройства и особенности

В большинстве регионов России зимой температура опускается до -20°С и ниже. В таких климатических условиях «приточка» должна быть оборудована блоком подогрева. В большинстве устройств такого типа она представляет собой электрический калорифер с регулировкой температуры нагревания.

Приточная вентиляция с подогревом в квартиру с мощностью 0,1-1 кВт способна обеспечить комфортный микроклимат даже в самые сильные морозы. С помощью подогрева можно как слегка подогревать холодный воздух и не тратить много на электроэнергию, так и прогревать воздух до комфортной теплой температуры.

Как происходит монтаж?

В сравнении с «капитальными» приточными системами, монтаж бесканальных «приточек» занимает значительно меньше времени и обходится намного дешевле.

Ход работ включает в себя следующие этапы:

  • в наружной стене, на которую будет монтироваться вентиляция, бурится сквозное отверстие диаметром около 15 см (не требует специальных согласований с УК);
  • в канал закладывается утепленный и шумоизолированный воздуховод;
  • со стороны улицы на отверстие устанавливается декоративная решетка;
  • производится герметизация стыков;
  • со стороны квартиры присоединяется сам блок приточной вентиляции и фиксируется к стене при помощи крепежа.

Еще раз отметим, что бурение в стене сквозного канала – это вид работ, который не требует разрешений и согласований в надзорных органах.

«OXY»: классика бесканальной приточной вентиляции

Простота устройства, его доступность и функциональность – это три свойства, которые способны сделать его настоящим хитом. Именно так приточная вентиляция OXY получила народное признание, как в Москве, так и в регионах.

Этот надежный и долговечный прибор российского производства состоит из следующих компонентов:

  • корпус из высокопрочного АБС-пластика;
  • малошумный немецкий вентилятор (мощность 18 – 27 Вт, производительность – до 150 кв.м/час у OXY2 и OXY3);
  • керамический нагреватель (мощность от 0,1 – 1 кВт, есть функция регулировки нагрева);
  • фильтры (от пыли, пыльцы и запахов).

Чем выгодно купить такое устройство?

  • Это доступно. Стоимость от 3 990 до 16 990 рублей, что заметно доступнее аналогов.
  • Это удобно. С OXY нет необходимости тратить время на проветривание – даже с закрытыми окнами в вашей квартире всегда будет чистый и свежий воздух;
  • Это стильно. Дизайн OXY разработан так, чтобы прибор органично смотрелся бы в любом интерьере. Для поклонников эко-стиля есть возможность заказать устройство в корпусе из натурального дерева с доставкой;
  • Это быстро. Установка занимает всего один час. При этом покрытия стен и пола не пострадают;
  • Это практично. Возможность всегда держать окна закрытыми избавит вас от проблем, типичных для жителей многоэтажек – шума со двора, летящей пыли, сквозняков и табачного дыма. Зимой в помещение будет подаваться уличный воздух, уже нагретый до комфортной температуры;
  • Это надежно. Сборка приточной вентиляции OXY производится с использованием высококачественных немецких комплектующих. Срок гарантии – 2 года.

Отличия между моделями линейки

Линейка приточной вентиляции OXY представлена тремя моделями:

  • OXY 1 имеет базовый набор функций: обеспечивает постоянный приток свежего воздуха, комплектуется пылевым фильтром, работает в пассивном режиме (без вентилятора). Устройство полностью бесшумно, производительность – до 60 м3/час.
  • OXY 2 оснащен вентилятором, может работать как в пассивном, так и в активном режиме (до 150 м3/час). Имеет пылевой фильтр, уровень шума не более 25 дБ, может эксплуатироваться при температурах от -40°C до +50°C.
  • OXY 3 комплектуется вентилятором и пылевым фильтром, при работе в активном режиме потребляет не более 18 Вт в час. Оснащен нагревателем с мощностью 980 Вт: нагрев поступающего воздушного потока исключает вероятность сквозняков.

Простой и быстрый апгрейд

Важный момент – если вы заходите сменить свой OXY на более функциональный OXY2 или OXY3, это можно будет сделать без бурения нового отверстия в стене. Мастер просто заменит старый прибор на новый. Кроме всего прочего, такой апгрейд позволит вам сэкономить на установке.

Зачем вам: Приточная вентиляция в типовой квартире

Вопрос, на который у архитекторов есть несколько правильных ответов

Что вообще такое приточная вентиляция
Это система устройств, благодаря которым в помещение (с закрытыми окнами) попадает чистый воздух. Открытая форточка — это не приточная вентиляция, поскольку воздухообмен между улицей и помещением происходит естественным образом. Речь идет о ситуациях, когда окна плотно закрыты, а в помещение постоянно поступает (иногда — нагнетается) свежий воздух.

Делать ли приточную вентиляцию в типовой квартире? На этот вопрос дизайнеры дают разные ответы. И по-разному аргументируют.

Приготовьтесь: будет шумно
Основной блок приточно-вытяжной системы размещают в технических помещениях не только для того, чтобы сохранить высоту потолков в жилой части. Оборудование довольно шумное, и от этого шума не спасает даже звукоизоляция.

Хорошо, если подходящее техническое помещение находится в центре квартиры — тогда можно обойтись без каналов в комнатах, а просто вывести в них вентрешетки. В других случаях канальную разводку обычно ведут вдоль стен, а в закрывающие ее гипсокартонные короба (15х15 см минимум) или ниши снизу вставляют светильники.

Не делать! Это так дорого, что бессмысленно
«В типовой дом с потолками 2,65 м не въедет человек, думающий над приточно-вытяжной вентиляцией, — уверен архитектор Илья Насонов. — На квартиру 50 – 70 метров полноценная система будет стоить 500 тысяч рублей плюс-минус 20%. В затратах на ремонт типовых квартир это сопоставимо с тратами на отделочные материалы. Это неразумные траты».

Действительно, полноценная приточно-вытяжная вентиляция, да еще и с рекуперацией — это дорого дважды: при реализации и в обслуживании. Поэтому, по словам архитектора Елены Куртиной, в типовых квартирах на нее соглашаются очень редко. А если нужно обеспечить приток воздуха, ставят вентклапаны на окна или под подоконник, КИВы или бризеры — в стену.

«Я за приточку, если помещение больше 100 кв.м. Выходит дешевле, чем ставить в каждом помещении кондиционеры», — уверяет дизайнер Женя Постухова.

«Приток не стоит своих денег нигде, коме помещения бассейна в большом доме», — не согласен архитектор Роман Леонидов. По его мнению, для решения проблемы в типовой квартире надо всего-то заменить дешевые пластиковые окна на хорошие, со встроенной вентиляционной системой.

Делать! Но не под потолком, а на окнах
Дизайнер Ирина Кашаева не раз обсуждала различные варианты приточки с инженерами по вентиляции и кондиционированию: «Либо выходит очень дорого, либо оборудование банально мешает». В итоге Ирина пришла к выводу, что лучшее решение для типовой квартиры — микропроветриватели в пластиковых окнах, а все остальное «от лукавого».

Такие проветриватели могут быть двух видов: механизм дискретного открывания (он же «зимнее проветривание»), образующий небольшую щель между створкой и рамой, через которую идет воздухообмен, и клапан приточной вентиляции.

Факт: Как только вы приоткроете окно (даже микроскопически), сразу начнете слышать уличные шумы. Если для вас это критично, разумнее будет ставить клапан (о них ниже). Клапаны имеют специальный внешний козырек, который как раз отвечает за шумоподавление.

Приточная вентиляция своими руками
Один из «народных» способов организовать приток — фрагментарно вырезать уплотнитель на раме стеклопакета. В результате прежде герметичное окно превращается в аналог столярки со щелями. Ни один из опрошенных нами профессионалов НЕ советовал подобное решение. Однако это едва ли не самая популярная и обсуждаемая «приточная вентиляция своими руками» в сети. Подумайте дважды.

Клапан приточной вентиляции для пластиковых окон встраивают в профиль стеклопакета. Если его толщины не хватает, то в стену.

«Такие клапаны не уменьшают количество света, не вызывают ощущения сквозняка (в отличие от того же зимнего проветривания), поддерживают воздухообмен, создают постоянный приток свежего воздуха. При этом просты в монтаже и стоят от 1500 рублей», — агитирует архитектор Виктория Харченко.

Читать еще:  Утепление бетонного пола пеноплексом под стяжку

Факт: Все это верно в случае заказа проветривателя вместе с новым окном. Если решитесь врезать в старое окно, стоимость клапана и работ по врезке (для двухкомнатной типовой квартиры, цены Москвы на октябрь 2018 г.) составит около 35 000 руб.

Поставить качественные пластиковые окна с вентклапаном — самое бюджетное решение вопроса. И тогда можно обойтись без понижения потолков и снять проблему конденсата на окнах.

Что не делают клапаны — они не очищают поступающий уличный воздух (как это делает приточная вентиляция в квартире с фильтрацией. Тогда вам понадобится хотя бы «мойка воздуха».

Делать! Но не приточно-вытяжную систему, а проветриватели в стенах
Есть случаи, когда без приточки — никак. Так, если окна выходят на оживленные улицы, остро стоит вопрос экологии и шума, есть резон организовать приточную вентиляцию в квартире. Магистраль — это шум, пыль, сажа и выхлопные газы.

Держать окна настежь в сезон цветения не могут и аллергики. «Также приточка в квартире желательна, особенно если это квартира линейной планировки, — добавляет архитектор Анна Жемерева. — Но зимняя система приточной вентиляции (с подогревом воздуха) очень энергоемкая. Поэтому надо либо устанавливать рекуператор и полноценную систему вентиляции с расчетным воздухообменом, либо ограничиться приточными вентиляционными клапанами».

Вентиляция в квартире

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ?
Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Приточная вентиляция — наполняем квартиру свежим воздухом

При покупке долгожданного жилья люди пытаются обеспечить максимально комфортные условия для своего проживания. Комфорт это не только обустройство квартиры мебелью и бытовой техникой, но и создание благоприятного для здоровья микроклимата. Ниже мы расскажем, о том, как в этом может помочь вентиляция приточная в квартире.

От обустройства вентиляции зависит приток воздуха в вашей квартире, ведь воздух может не только отражаться на нашем настроении и работоспособности, но и нанести серьезный урон вашему организму. Обеспечить чистый воздух способна приточная вентиляция в квартире с фильтрацией.

Система приточной вентиляции в квартире необходима для обеспечения нормальных условий проживания, как и другие инженерные системы коммуникации. Данная система выполняет следующие функции:

  • Поступление необходимого количества свежего воздуха в квартиру.
  • Его очистка от пыли, а также насекомых.
  • Охлаждает поступающий воздух в летний период, а зимой – подогревает.

Помимо вышеперечисленных она выполняет ряд других, более мелких функций, однако они считаются менее актуальными.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

  • Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
  • Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
  • На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
  • Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
  • На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

Пошаговая инструкция по монтажу приточного клапана в стену

  1. Намечаем место установки.
  2. Вырезаем проем в стене чуть больше, чем воздуховод клапана.
  3. В проем вставляем обернутый теплоизоляцией воздуховод.
  4. Зазор заполнить герметиком или пеной.
  5. Удаляем лишнюю монтажную пену.
  6. Собираем сам клапан.
Читать еще:  Чем можно сделать шумоизоляцию стен в квартире

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Фильтрация приточного воздуха

Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени. Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.

Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.

Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:

  • Система автоматической регулировки.
  • Вентилятор.
  • Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
  • Воздуховод.
  • Фильтры, обеспечивающий отчистку воздуха.
  • Решетка.
  • Звукоизолятор.

Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его. Также существуют модели с подогревом.

Для установки теплообменника монтаж вряд ли обойдется одним днем, т.к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.

Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.

Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.

Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.

Проверка работы естественной вентиляции

Безусловно, перед тем как въехать в квартиру мы не задумываемся об устройстве вентиляции, это была забота застройщика и проектировщика. В ходе строительства многоэтажки монтируют вентиляционные каналы, которые выходят в санузел и кухню. Приток чистого, а также устранение загрязненного воздуха происходит естественным путем. Свежий воздух поступает из форточки, открытого окна или двери, а выход отработанного через тот самый вентиляционный канал.

Насколько хорошо функционирует для вашей квартиры центральный вентиляционный канал можно проверить самому. Приоткрыть окно в любом помещении, взять полоску тонкой бумаги, приблизительно 4*25 см и поднести к вентиляционной решетке на 10 см. Свободный конец полоски засасывает — система работает хорошо, а если плохо затягивает – то следует прочистить систему.

Использовать для проверки тяги подожжённую спичку запрещено Правилами пожарной безопасности, т.к. в шахте может быть газ и тогда разрушительных последствий не избежать.

Когда в квартире плотные окна и двери, а дополнительная приточка воздуха отсутствует, нарушается принцип работы естественной вентиляции. Без поступления воздуха извне общедомовые вентканалы перестают функционировать.

Какие параметры учитываются

Перед тем как сделать монтаж приточной вентиляции с фильтрацией нужно определиться, исходя из расчетов, какой именно вентилятор или клапан вам необходим.

Расчет воздухообмена сделать очень легко:
На 1 кв.м площади поток воздухообмена должен составлять не менее 3 куб.м в час, а на 1 человека – 30 куб.м в час.

Вентиляторы подбираются по мощности. Для квартиры достаточно вентилятора с производительностью до 500 куб. м/час.
По результату расчета, можно легко составить проект «вентиляция квартиры».

Заключение

Можно полностью утверждать, что приточная вентиляция в квартире с фильтрацией выполняет все необходимые задачи и обеспечивает формирование благоприятного климата в доме. С такой установкой у вас никогда не будет болеть голова от духоты, а самочувствие и настроение всегда будут прекрасными.

В проветриваемой спальне, детской, офисе, лучше спится и работается. Если вы решили сделать вентиляцию квартиры самостоятельно, то перед покупкой оборудования нужно учесть размер помещения, количество человек в нем находящихся большую часть времени. Если расчет сделать верно, то установка приточной вентиляции в квартире создаст прекрасный микроклимат.

Форсуночное увлажнение воздуха в доме и квартире

Для здоровья и комфорта человека в помещении важны температура и влажность воздуха. Комфортную температуру мы ощущаем напрямую, а комфортную влажность – опосредованно. При рекомендуемых 40–70%, в отопительный период уровень влажности в жилых домах опускается ниже 20%. Человек начинает плохо спать, вечером появляется легкая головная боль, губы и кожа рук трескаются, глаза краснеют и быстро устают, слизистые оболочки становятся более чувствительными. Жители больших городов живут при недостатке влажности больше 6 месяцев в году, расходуя ресурсы своего организма.

Низкая влажность опасна также и для домов из бруса. Дерево расслаивается и трескается, потому что отдает влагу сухому воздуху. Через 2-3 зимы бревна могут растрескаться. В условиях пониженной влажности на предметах накапливается статическое электричество, и бьет вас током. Ценные книги, ткани, меха, предметы искусства плохо хранятся. Низкая влажность сильно увеличивает количество пыли в воздухе.

Долгое время форсуночное увлажнение (адиабатическое) использовалось для увлажнения в теплицах, промышленности, на складах, в грибных хозяйствах. Там оно зарекомендовало себя как самый эффективный и дешевый способ увлажнения. Но все оборудование (насосы, трубы, форсунки) производилось под увлажнение огромных площадей, поэтому форсуночное увлажнение было недоступно для бытового использования.

Меньше 10 лет назад стали появляться производители, взявшиеся за изготовление мини-гидронасосов, нейлоновых труб и специальных фитингов к ним. Так форсуночное увлажнение пришло на рынок увлажнения в квартирах и домах. В России системы домашнего форсуночного увлажнения устанавливают всего 5-6 лет, но с каждым годом происходит кратный рост выполняемых проектов.

Технология базируется на распылении микрокапель воды, которые попадая в воздух молниеносно впитываются, повышая относительную влажность.

В каждой комнате размещается датчик влажности и 1-3 форсунки. К форсункам в каждой отдельной комнате подведена собственная магистраль от насоса. Каждая магистраль перекрывается электромагнитным клапаном.

При понижении уровня влажности датчик посылает сигнал в шкаф управления. Автоматика запускает насос и открывает соответствующий клапан. Вода под давлением поступает по магистрали в нужную комнату и распыляется через форсунки. После достижения установленного уровня влажности, подача воды в комнату прекращается.

В видимой части остаются только форсунки, которые выводятся специальными гибкими удлинителями из стен, из-под подвесного потолка или через решетки приточной вентиляции. Насос, водоподготовка и клапаны остаются в техпомещении, трубки и фитинги укладываются в штробы или крепятся в недоступных взгляду местах.

Ультразвуковые увлажнители производят холодный туман, состоящий из частиц воды размером 5-10 микрон. Увлажнитель состоит из емкости с водой, пьезоэлемента, который называют мембраной, и вентилятора. Вода из емкости попадает на пьезоэлемент и под воздействием высокочастотных колебаний разбивается в туман. Вентилятор выдувает водяную взвесь в комнату, где она моментально поглощается окружающим воздухом. Существуют модели со встроенным нагревателем – туман в таких увлажнителях получается теплым.

Ультразвуковые увлажнители можно разделить на бытовые и профессиональные. Первые расходуют до 500 мл воды/час, вторые в разы больше. Профессиональные предназначены для встраивания в систему приточной вентиляции.

В мойках воздуха (климатических комплексах) вентилятор подает воздух через вращающиеся диски, смоченные в воде из поддона, или через облако капель. Производительность бытовых традиционных увлажнителей редко превышает 300 мл воды/час. Вентилятор в традиционных увлажнителях намного мощнее, чем в ультразвуковых. Уровень шума увлажнителей мощностью 25-30 Вт достигает 40 Дб. Бытовые увлажнители Hitachi мощностью 60 Вт шумят на 52 Дб. Это сравнимо с громким разговором на расстоянии 3-5 метров.

Существуют профессиональные модели традиционных увлажнителей для установки в систему вентиляции и кондиционирования.

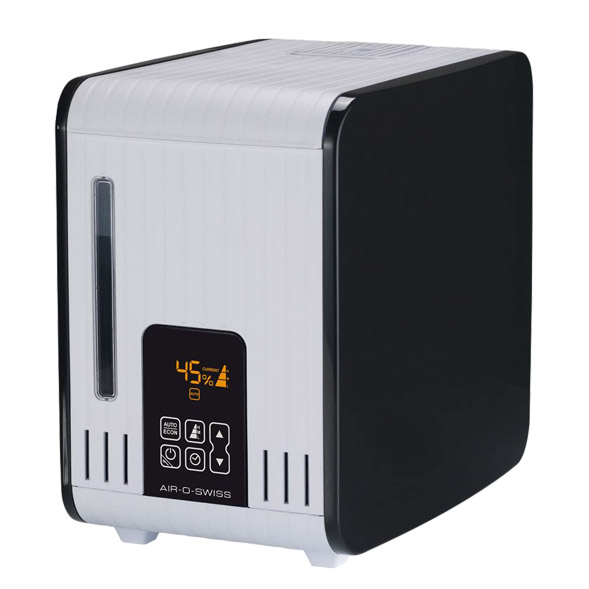

Паровые увлажнители нагревают воду до кипячения, и она испаряется. Такие увлажнители считаются самыми эффективными при сопоставимой с ультразвуковыми и традиционными увлажнителями цене. Парогенераторы могут работать на водопроводной воде. Влажность с помощью генератора пара можно поднять до 100%.

И есть только один минус, из-за которого паровые увлажнители не вытеснили конкурентов с рынка, – расход электроэнергии от 700 до 800 Вт на литр воды. Это как постоянно работающий большой электрический чайник. К другим минусам парогенераторов можно отнести высокий уровень шума кипящей воды, необходимость часто менять дорогие электроды при использовании водопроводной воды.

Почему нельзя верить заявленной обслуживаемой площади домашнего увлажнителя

Наши расчеты показывают, что многие продавцы пользуются незнанием покупателей и в разы завышают обслуживаемую площадь.

Возьмем для примера популярный в интернет-магазинах ультразвуковой увлажнитель мощностью 20 Вт с заявленной обслуживаемой площадью 45 кв.м. Ищем указанный в характеристиках мелким шрифтом расход воды – 300 мл/час. Открываем калькулятор влажности и вводим усредненные параметры, чтобы получить расчет типовой ситуации:
– Температура и влажность на улице: -15°C и относительная влажность 86 % (среднестатистические зимние данные для Москвы)
– Размеры помещения: 5 м (длина) х 9 м (ширина) х 2,8 м (высота потолков)
– Температура в помещении: 22°C
– Требуемый уровень влажности: 40%
– Кратность воздухообмена: 1 (100% воздуха в помещении замещается в течение часа). Эта норма взята из действующего СНИПа для жилых помещений.

Расчет показывает, что для поддержания влажности на уровне 40% нужно распылять в воздухе 900 мл воды/час. Это в 3 раза больше производительности выбранного увлажнителя.

Обратите внимание, если вы живете в доме, построенном по современным технологиям или у вас установлена приточная вентиляция и кондиционер, кратность воздухообмена в расчете будет 1,5–2. Это вызовет пропорциональный рост требуемого объема распыляемой воды.

Форсуночное увлажнение практически не имеет ограничений по объему распыляемой воды. В каждую комнату подводится столько форсунок, сколько требуется для мгновенного повышения влажности. При этом это не вызывает пропорционального роста стоимости системы.

Ссылка на основную публикацию
Adblock
detector
