Внутренняя отделка каркасной бани своими руками

Строительство стен и крыши каркасной бани: поэтапное возведение каркаса и его обшивка

Запланировал я построить на своем дачном участке баню 6х4,5 м с парилкой, моечным отделением, комнатой отдыха и небольшим чердаком. Так как строиться решил «своими руками» (максимум – с привлечением к работе друзей), выбор пал на каркасную конструкцию. На мой взгляд, это самый простой вариант. К сегодняшнему дню, за 5 месяцев строительства, уже выставлен каркас; стены, потолок и крыша утеплены и обшиты финишными материалами (вагонка – на стенах и потолке, ондулин – на крыше). Пол пока еще в работе, поэтому про него – в следующий раз. Расскажу про все этапы этого, пока еще незаконченного, строительства с фотографиями, иллюстрирующими процесс.

Изготовление и установка каркаса стен

Исходные данные: имеется столбчатый фундамент с деревянным ростверком. Поверх ростверка уложены доски (150х25 мм), играющие роль чернового пола (в дальнейшем они будут демонтироваться).

На столбчатом фундаменте с ростверком будет устанавливаться каркас бани

Каркас стен выполнен из досок 150х50 мм. Стены собирались на земле, а потом фиксировались на ростверке. Каждый каркас стены составлен из вертикальных стоек (11 шт. – на продольных стенах, 8 шт. – на торцевых), горизонтальных обвязок, поперечин и укосин (по 2 шт. на стену, идут под 45° от угловых к средним стойкам). Для установки укосин (плашмя) в стойках выполнялись выпилы.

Готовые каркасы стен были установлены на ростверк, выровнены по уровню. К каждой стене по верху прибита вторая верхняя обвязка, между сплоченными балками проложен джут. Укосины были врезаны в стойки, окончательно приколочены. Верхние двойные обвязки стен скреплены между собой.

Установленный на ростверке каркас стен бани

Монтаж каркаса потолочного перекрытия и крыши

На верхнюю обвязку стен смонтированы 8 потолочных балок, на концах балок сделаны спилы под угол стропил. Установлены связи из 3-х балок.

8 потолочных балок смонтированы на верхнюю обвязку стен

Связи из трех балок

Стропила были собраны по классической технологии. Вначале выставлялись крайние стропила, защемляя конек. Затем две стропилины фиксировались по центру. Остальные стропила прибивались через конек вначале с одной стороны крыши, потом – с другой.

Обратите внимание, что на крайних стропилах сделаны выпилы под консольные балки для выноса крыши.

Монтаж стропил каркасной бани

Установлены вертикальные фронтонные стойки, размеры определялись по месту. Брусьями оформлен проем для чердачного люка.

В выемки на крайних стропилах врезаны консольные балки. К ним прибивались лобовые доски, сверху дополнительно крепилась обрешетка.

Консольные балки формируют вынос крыши

Готовая стропильная система крыши

Монтаж кровельного материала

Обрешетка крыши была обшита гидроизоляцией «Изоспан». Поверх нее – кровельным ондулином. Он монтируется довольно легко, листы прибиваются к обрешетке специальными гвоздями. Каждый следующий лист накладывается внахлест одной волной на волну предыдущего листа.

Если вы хотите узнать, какими недорогими и качественными материалами можно покрыть крышу бани, советуем прочитать статью /krisha/chem-pokryt-kryshu-bani-nedorogo-i-kachestvenno.html

Монтаж ондулина на крыше каркасной бани

Оформление «пирога» стен на каркасе

Переходим к «пирогу» стен. У меня он выглядит следующим образом:

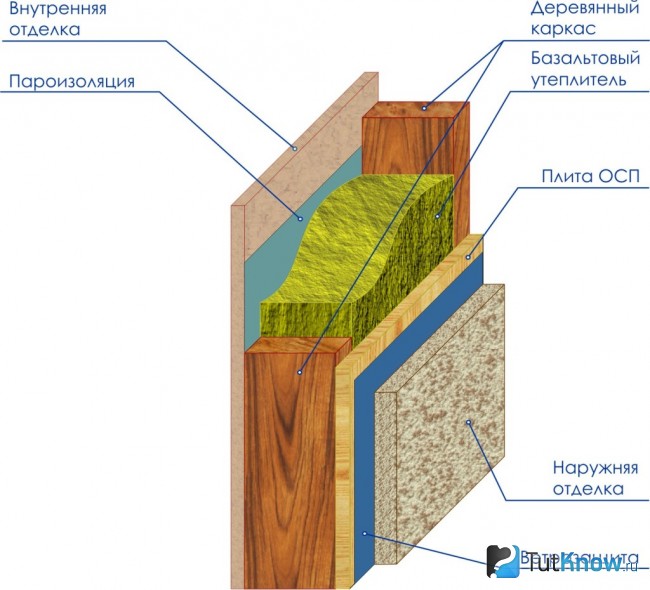

Схема «пирога» стен каркасной бани

Гидроизоляция и ветрозащита

Первым слоем стала ветрозащита и гидроизоляция – пленка «Изоспан А». Ею баня была обшита снаружи, включая стены и фронтоны. Крепление выполнялось степлером на вертикальные стойки.

Крепление гидроизоляционной и ветрозащитной пленки «Изоспан» на каркас стен бани

Монтаж контробрешетки

Следующий этап – монтаж контробрешетки (вдоль стоек каркаса), формирующей вентиляционный зазор между гидроизоляцией и внешней обшивкой стен.

Монтаж контробрешетки на внешних стенах бани

Зашивка стен имитацией бруса (снаружи)

Контробрешетка зашивалась вагонкой — имитацией бруса. Вначале по периметру бани вкруговую (с использованием лазерного уровня) был выставлен первый ряд. Остальная вагонка забивалась оцинкованными гвоздями уже по выставленному уровню.

Обшивка стен имитацией бруса

Зашивка фронтонов оказалась более сложным занятием. Вначале был сформирован слой обрешетки (для продолжения вентиляционного зазора на стенах). Затем он был обшит вагонкой, за исключением проема для люка.

Монтаж реек (обрешетки) на фронтонах каркасной бани

Дверца для люка выполнялась «по месту». Изнутри на уголки были прикручены поперечины, к ним – первый ряд обшивки. К поперечинам также, для жесткости, прибита укосина. Затем – монтирован второй ряд обшивки. Так как я решил, что люк будет закрываться изнутри, с внутренней стороны дверцы был прикручен шпингалет.

Дверца для чердачного люка каркасной бани

Утепление стен

Для утепления стен я воспользовался матами «Rockwool» толщиной 50 мм. Толщина утепления в «пироге» 150 мм, поэтому «Rockwool» был уложен в 3 слоя по 50 мм.

Если вам интересно, чем ёще можно утеплить стены, советуем ознакомиться со статьёй /steni/uteplenie-sten-bani-iznutri-i-snaruzhi.html

Маты укладывались между стойками каркаса. Стандартная ширина матов 600 мм, поэтому шаг между стойками был выбран 625 мм. Так как ширина стоек -50 мм, то при таком шаге между стойками остается 575 мм, то есть на 25 мм меньше ширины матов «Rockwool». Благодаря этому утеплитель сжимается и плотно удерживается между стойками.

Укладка утепляющих матов «Rockwool» между стойками каркаса

Самое сложное – вставлять маты напротив укосины, которая выполнена из доски-дюймовки (25 мм). Приходилось вырезать в утеплителе канал (монтажным ножом), повторяющий размеры укосины. Второй слой утеплителя накладывается на первый уже без проблем.

Для третьего слоя утеплителя выполняется новая обрешетка. Завершает утепление последний, финальный слой утеплителя.

Третий слой утеплителя укладывается между рейками обрешетки

Пароизоляция стен

Поверх утеплителя (на обрешетку) крепится степлером слой пароизоляции. В парной была использована фольга «Изоспан FB» с проклейкой швов лентой «Изоспан FL Termo» (выдерживает до 180°C). В мойке – та же фольга, но с проклейкой швов «Изоспан FL» (до 80°).

В комнате отдыха в качестве пароизоляции использован «Изоспан B», скотч для соединения полотен — «Ютафол СП1».

Пароизоляция стен в комнате отдыха

Оформление «пирога» потолка

«Пирог» потолка было решено сделать так:

Схема «пирога» потолочного перекрытия каркасной бани

Монтаж пароизоляции

Вначале к потолочным балкам (изнутри бани) степлером были пристрелены листы пароизоляции. В парной и моечной — пароизоляция «Изоспан FB», в комнате отдыха — «Изоспан B».

Пароизоляционная фольга «Изоспан FB» на стенах и потолке в парилке

Утепление потолка эковатой

Поверх пароизоляции выполнена обрешетка – для дальнейшего крепления финишной обшивки (вагонки) и поддерживания теплоизоляции. Бруски обрешетки крепятся вдоль потолочных балок на саморезы.

Следующие работы по утеплению проводятся со стороны чердачного помещения. Утеплитель – эковата. Оптимальная плотность 35 кг /м3 – к ней я и стремился.

О других материалах, с помощью которых можно утеплить потолок в бане, можно прочитать тут: /potolok/uteplenie-potolka-bani.html

Взбивать эковату пришлось дрелью. Как я не старался, но распушить ее до 35 кг /м3 не получилось. После окончания засыпки подсчитал – вышло 44 кг /м3. Видимо идеальной плотности, взбивая эковату вручную, добиться сложно.

Готовый вспушенный материал засыпал на пароизоляцию. Чтобы вата не пылила, укрыл ее сверху обычной укрывной пленкой.

Потолок со стороны чердака утеплен эковатой

Обшивка чердака досками

На последнем этапе потолок (со стороны чердака) был зашит доской-дюймовкой шириной 150 мм.

Обшивка потолка (со стороны чердака) шлифованными досками

Внутренняя обшивка потолка и стен вагонкой (имитацией бруса)

На стенах была выполнена обрешетка из бруса. Зашивалась она вагонкой (имитацией бруса) горизонтально при помощи саморезов.

Обрешетка для обшивки вагонкой внутренней поверхности стен бани

Вагонкой был обшит и потолок (на уже смонтированную ранее обрешетку).

Стены и потолок бани обшиты осиновой вагонкой

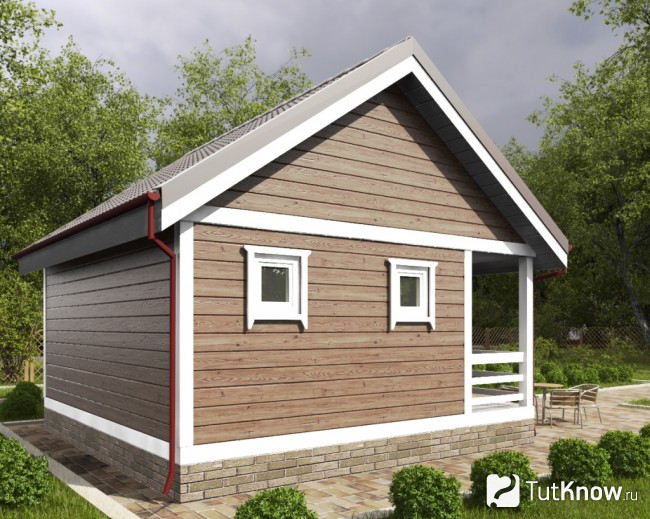

Наружная отделка бани

Наружная вагонка на стенах нуждается в дополнительной защите. Поэтому она была покрыта олифой, а после высыхания – двумя слоями краски «Tikkurila».

На финальном этапе отделки стен были зашиты углы и смонтирована ветровая доска. Посмотрите, разве моя каркасная баня отличается от дорогой брусовой постройки?

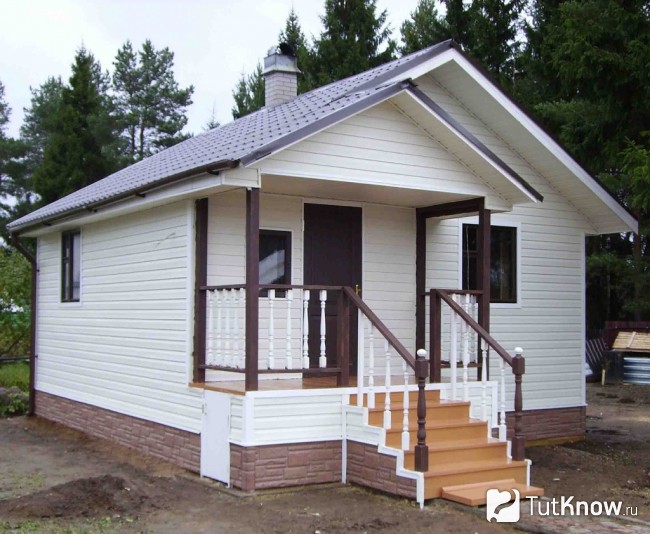

Каркасная баня, обшитая имитацией бруса, имеет и вид, и функциональность настоящей брусовой бани

Таким образом, мною, за несколько месяцев работы была возведена почти готовая каркасная баня. Главное, чем в такой конструкции нельзя пренебрегать – качественными гидро- и теплоизоляционными слоями. Если под каркасом не будет скапливаться влага, а теплоизолирующий слой сможет долго удерживать печное тепло внутри, качество парения в вашей каркасной бане будет таким же, как и в хорошем срубе.

Каркасная баня своими руками: пошаговая инструкция с полезными рекомендациями

Автор: darkdreamer · Опубликовано 27.03.2018 · Обновлено 11.04.2018

Любите ли вы баню настолько, чтобы решиться сделать ее самостоятельно? Если желание регулярно получать отличный пар действительно сильно, а тратиться на услуги подрядчиков совсем не кстати, то есть смысл хорошенько изучить технологию и сделать каркасную баню своими руками. На самом деле в этом нет ничего архисложного, зато по надежности и безопасности она ни в чем будет уступать привычным сооружениям из бруса или оцилиндрованных бревен. Все, что вам нужно — определиться с размером, а проработанная пошаговая инструкция поможет вам избежать распространенных ошибок.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

  • возможная усадка бани с течением времени;
  • необходимость качественного утепления и связанный с этим рост расходов;
  • материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
  • внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани. И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки.

Читать еще:  Какая обивочная ткань самая износостойкая

Преимущества

  • легкое сооружение не требует изнурительной подготовки основательного фундамента;
  • хорошо сохраняют тепло, но только при качественном утеплителе;
  • подкупающая дешевизна сборки;
  • экологичность и устойчивость к колебаниям в земной коре;
  • возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Необходимые материалы с актуальными ценами

Материал Цена ( за кубический метр)
Бетон от 2000 рублей
Профилированный брус от 11 000 рублей
Вагонка от 200 рублей
Доска от 190 рублей
Пароизоляция от 400 рублей
Минеральная вата от 200 рублей
Металлочерепица от 300 рублей

Инструменты

  • угольник;
  • уровень;
  • дрель;
  • молоток;
  • пассатижи;
  • отвертки;
  • строительная рулетка;
  • рейки и др.

Поэтапная технология

Когда все материалы закуплены, а инструменты собраны в кучку и смиренно дожидаются своего часа, пришла пора переходить к практическим действиям. И начать стоит с проекта. Строить каркасную баню стоит только после того, как вы определились с планировкой. Если вы желаете обустроить, например, баню с верандой и барбекю под одной крышей, то отразите это желание в вашем рабочем проекте.

  • каким размером участка вы располагаете?
  • хотите ли вы разделить парную и мойку?
  • готовы ли пожертвовать комнатой отдыха ради лишних метров в предбаннике и тамбуре?

Отыщите ответы на все эти вопросы — и тогда вам будет проще определиться с проектом вашей каркасной бани. К тому же, сейчас в Сети полно уже готовых проектов и чертежей. Остается только подогнать масштабы — и брать в свои руки инструменты. Однако не забывайте о том, что вы исходите из размеров имеющегося в вашем распоряжении участка. И само собой, что для полного комфорта следует позаботиться об определенной полезной площади вокруг постройки. А на случай частого использования бани в зимний сезон, так и вовсе следует задаться вопросом о веранде.

Работа над фундаментом

  1. вбиваем по периметру предполагаемой каркасной бани колышки и делаем ров приблизительно на 0,6 метра глубиной, ширину можно определить в каждом отдельно взятом случае, но не менее 0,4 метра;
  2. заполняем освободившееся пространство песком приблизительно на 1/3 всей глубины и заливаем поверх водой, после чего тщательно утрамбовываем;
  3. засыпаем подготовленный гравий, а сверху — слой песка, который после выравнивается грунтом при помощи строительного уровня;
  4. делаем из арматуры опалубок и заливаем все бетоном;
  5. финальный штрих — изоляция при помощи рубероида, достаточно и тонкого его слоя.

Оставьте ваш фундамент каркасной бани как минимум на неделю — за этот период он хорошенько отстоится и «наберется сил».

Возведение стен

  1. просушите заготовленный для возведения стен каркасной бани пиломатериал, лучше всего выбрать липу или осину, так как у этих пород отличная способность сохранять тепло;
  2. после возведения деревянного каркаса обработайте внутреннюю сторону используемых досок любым антисептиком, внешнюю же — лаком, причем желательно использовать как минимум 2 его слоя;
  3. сделайте обвязку из бруса и зафиксируйте ее снизу;
  4. закрепите брусья в каждом углу обычными гвоздями и подоприте их металлическими стойками, чтобы они не нарушали своего равновесия;
  5. залейте базовые стойки бетоном;

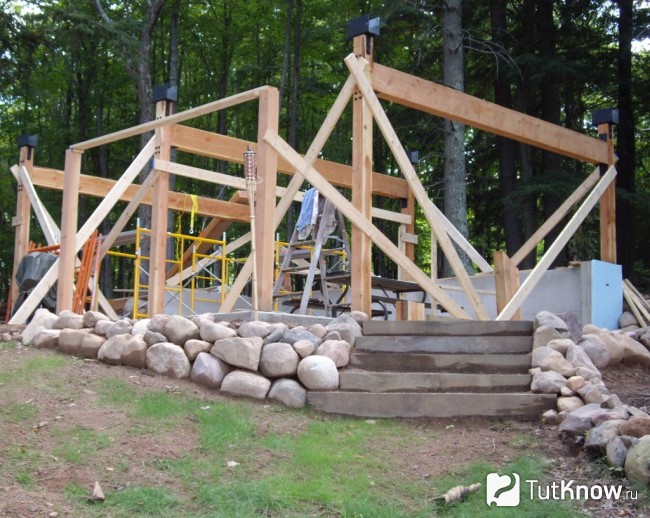

  6. смонтируйте промежуточные опорные стойки, для них подойдет тот же самый материал, что вы используете и для базовой конструкции;
  7. оформите пол, выложив брус, отдайте предпочтение сечению на 0,15 метра.



Возведение крыши

  1. отберите восемь потолочных балок, спиленных под определенным углом;
  2. выставьте крайние стропила, а после закрепите еще несколько непосредственно по центру;
  3. оставшиеся оформите через конек, фиксируя их к капитальной конструкции с разных сторон;
  4. следующий шаг — установка вертикальных стоек для улучшения прочности основания;
  5. если в каркасной бане, которую вы делаете своими руками, предусмотрен чердак, то заранее продумайте выход для него;
  6. те стропила, которые выступают за края, последовательно подвергаются обработке — вырезаем балки своими руками, а после прибиваем доски и фиксируем обрешетки.


Утепляем стены, пол, потолок

  1. один из оптимальных вариантов — минеральная вата, а вот от рубероида следует отказаться, так как он в процессе эксплуатации может выделять в воздух вредные вещества и вызывать противный запах;
  2. утеплитель рулонного типа закладываем между вертикальными стойками, а после закрепляем рейками;
  3. пол мы уже защитили от влаги выложенным брусом, а теперь используем керамзит — он дешевый и отлично сохраняет тепло;
  4. для утепления потолка своими руками можно использовать пенопласт, но следует защитить его пароизоляционной пленкой — так вы избежите неприятного запаха и сможете продлить срок службы своей каркасной бани.


Внутренняя отделка

Логичный финальный штрих — приятная внутренняя отделка каркасной бани. Сделать ее своими руками не составит большого труда. Тем более, что залог комфорта — далеко не только надежная конструкция и качественные материалы. Важно также и провести грамотно отделочные работы, чтобы каждый человек чувствовал себя в бане максимально удобно и мог полноценно расслабиться. Поэтому:

  1. потолок можно отделать при помощи хвойной обивки — это не только эффектно выглядит, но еще и надежно защищает материалы от дурного воздействия высокой температуры;
  2. печь отделывается красным керамическим кирпичом либо его шамотной версией — так тепло будет сохраняться куда дольше, а воздух в парной будет влажнее и приятнее;
  3. стены отделываются вагонкой — это недорого, но очень практично и, кстати, довольно симпатично. Можно использовать вагонку разного типа, а лучше — эффектную ее евроверсию.


Типовые решения

Для того, чтобы облегчить вам подготовку к возведению каркасной бани, мы собрали для вас лучшие проекты и чертежи, которые помогут справиться с поставленной задачей. Эти материалы прекрасно помогут для строительства своими руками, если перед вами стоит задача возведения как довольно скромной каркасной бани 3х4, так и более просторной 3х6. Рассмотрим и другие популярные варианты: 5х5, 6х6, 6х8. Разделение по площади постройки поможет вам лучше ориентироваться в этом многообразии перспективных решений.

Полезные материалы. 4 видео с советами от специалистов

Иногда нет ничего лучше, чем практичный совет бывалого специалиста, который подкреплен соответствующей наглядностью. Специально для тех, кому пошаговой инструкции, проектов, чертежей и фото для строительства каркасной бани мало, предлагаем несколько полезных инструкций в популярном видеоформате.



Заключение

Все оказалось не так сложно, как вы думали? Еще бы, ведь каркасная баня — это проект, с которым своими руками может справиться даже новичок. Но только если он хорошо подготовился: изучил немало нужных чертежей, подсмотрел классные идеи с уже воплощенных проектов каркасных бань своими руками и уже мысленно представил в своем сознании образ будущего сооружения. Пусть даже контурно, но это уже кое-что, ведь когда мысленно можешь представить цель, то дорога к ней значительно упрощается. А пошаговая инструкция по сбору каркасной бани, которую мы представили в этом материале, поможет не сбиться с правильного пути и избежать тех ошибок и проблем, которые практически всегда неминуемы в вопросах строительства.
