Высота установки розеток над столешницей
На какой высоте лучше сделать розетки на кухне
Большинство владельцев типовых квартир, особенно старого жилого фонда, вынуждены пользоваться тем количеством и расположением розеток, которое предоставил им застройщик. Но стандартная разводка электропроводки редко бывает удобной. Поэтому затевая ремонт, жильцы зачастую стараются сделать перепланировку помещений с переносом розеток.
Из этой статьи вы узнаете о том, на какую оптимальную высоту поднять розетки на кухне, что нужно для удобного подключения бытовых приборов без использования удлинителей или тройников. А также обсудим предшествующие работы по созданию своей уникальной электросети.
Составляем схему электропроводки
Вам надоело мириться с вечно висящими проводами удлинителей или неудобством подключения бытовых приборов? Значит, пора планировать капитальный ремонт вашей кухни. А начинать лучше всего с составления плана-схемы, поскольку перенос или добавление новых кабельных каналов в бетонных стенах дело весьма хлопотное. Конечно, можно все провода установить поверх стен, но вряд ли такие гирлянды украсят помещение, к тому же это небезопасно.
Итак, что же должна содержать эта схема:
- Прежде всего нужно определиться, какие электроприборы будут использоваться. Стандартный набор практически любой квартиры: холодильник, плита, микроволновая печь, электрочайник, вытяжка. Если позволяет площадь, то добавляются еще: посудомоечная или стиральная машина, измельчитель отходов, морозильная камера, телевизор, кулер. А кроме этого может понадобиться подключить: миксер, блендер, мультиварку. Как видите, список довольно внушительный, поэтому без грамотного плана размещения розеток трудно обойтись.
- После этого на бумаге отобразите расстановку мебели и бытовых приборов на кухне. Учитывайте тот факт, что розетки нужны не только там, где расположен кухонный гарнитур, но также на противоположной стене (для телевизора или переносного устройства).
- Теперь надо нанести на схему сами розетки. Но тут придется соблюдать определенные правила, потому что размещение электроустановочных изделий в произвольном порядке не допускается. И тут мы подходим к главному вопросу – на какой высоте лучше расположить розетки?
Сколько отступать от пола
Для удобства читателей, мы рассмотрим месторасположение розеток для каждого потребителя по отдельности:
- Плита. Для совмещенной понадобится одна розетка, для раздельной (варочная панель + духовой шкаф) две. Главное правило – не допускается установка розеток напротив задней части духовки и над конфорками. Оптимальный вариант – разместить подключение в 15 см от пола со смещением в сторону, так чтобы оставался доступ к вилке, но и не совсем на виду.
- Холодильник. Здесь рекомендации аналогичны предыдущим, то есть 10–15 см от пола, немного отступив от змеевика прибора. К тому же длина шнуров у некоторых моделей и так невелика, поэтому далеко расположить розетку не получится.
- Посудомоечная и стиральная машины. Поскольку подобные приборы имеют на задней части сливные/заливные шланги, то розетка не должна находиться в непосредственной близости с ними. Соответственно подключение лучше сделать в противоположной стороне от водяных шлангов на высоте 15–20 см.
- Вытяжка. Это неотъемлемая часть помещения, особенно если там часто готовят пищу. Как правило, этот прибор монтируется на приличной высоте, поэтому логичнее установить розетку для вытяжки ближе к потолку, в 2 м от пола. Там, где обычно заканчивается верхняя часть гарнитура.

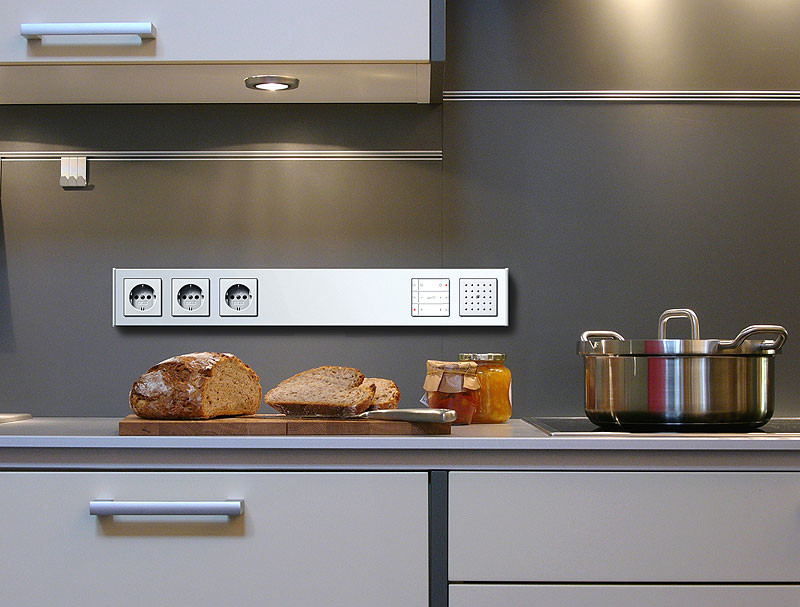

- На фартуке. Так называют пространство между нижней и верхней частью кухонной мебели или между столешницей и шкафчиками. Обычно там располагается рабочая зона для готовки, а соответственно может потребоваться подключение сопутствующих приборов (миксер, блендер, электромясорубка). Для удобного включения/отключения вилки розетку размещают, отступив от края столешницы 10–15 см или 110–115 см от пола. Не стоит также очень высоко ее задирать, поскольку фартук – это довольно заметное место на кухне. А торчащая посередине электрофурнитура не добавит особой красоты интерьеру.
Это что касается той части кухни, где стоит гарнитур. Теперь давайте обратимся к другой части комнаты – обеденной зоне. Обычно там располагается стол, диван или стулья, а розетка может понадобиться для самых разных случаев: подключить пылесос, зарядное устройство, ноутбук и прочее. Поэтому на всякий случай лучше сделать 1–2 двойных или тройных розетки на высоте 20–30 см. Можно, конечно, расположить их на привычных 90 см от пола, но тогда все провода будут на виду.
Группа розеток на противоположной стене
Очень часто читатели интересуются тем, как установить розетки по евростандарту. На самом деле никакого документально закрепленного европейского стандарта не бывает. В эпоху, когда повсеместно пошла мода на евроремонт помещений, появился некий способ наиболее практичной установки выключателей (90 см от пола) и розеток на высоте 30 см от пола. То есть вы сами можете выбрать удобное расстояние и установить выключатели и розетки на подходящем месте.
Рекомендации по выбору розеток для кухни
Ввиду своей специфичности, кухня – это помещение с повышенной влажностью, а значит и розетки желательно устанавливать соответствующие. Сегодня магазины изобилуют огромным количеством разнообразных приборов для самых разных нужд:
-
Для столешниц выпускают скрытые розетки, силовая часть которых монтируется внутрь ее поверхности, а сверху остается лишь едва заметная клавиша для открытия. Они бывают в виде вертикальной колонны или горизонтальной панели, ведь столешницы чаще всего делают из ДСП, в котором можно вырезать любое отверстие. Скрытые розетки очень удобны тем, что спрятаны от попадания мусора или брызг.
Простым нажатием розетка убирается в столешницу
И еще одна очень важная рекомендация. Если задумаете устроить большой ремонт с разводкой розеток, то не забудьте про безопасность. Разделите все высокомощные приборы на группы. Для каждой из них проведите отдельную силовую линию в щиток, а там «повесьте» группы на отдельные автоматы и по возможности устройства защитного отключения (УЗО).
Учитывая все эти советы и опираясь на собственный опыт, вы без особого труда сможете самостоятельно произвести несложные подготовительные работы. А если еще имеется и специальный инструмент, то и вовсе обойдетесь без посторонней помощи.
Высота установки розеток на кухне
Современная кухня изобилует всевозможными электрическими приборами от блендера до посудомоечной машины. Каждое устройство требует подключения к источнику питания. Большинство кухонь не оборудованы достаточным количеством розеток, а которые есть в наличии, не отличаются удобством расположения. Этот факт заставляет людей использовать такие ненадежные приспособления, как удлинители, но они не могут применяться на постоянной основе.
Этап первый: планирование
Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.
После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.
Составление электрической схемы
Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:
- Точки электрического питания по индивидуально проложенной линии;
- Количество обычных розеток;
- Количество автоматических выключателей;
- Способы укладки электрической проводки;
- Электрическая схема коммутации.
Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.
Уровни расположения электрических точек
Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:
- Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
- Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
- Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.
Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.
Расчет подготовительных работ по укладке проводов
Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:
- В каналах плинтуса;
- С помощью пластиковых коробов;
- Через канавки, проделанные непосредственно в стене.
Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.
Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.
Этап второй: монтаж разъемных устройств на рабочей стене
После составления схемы и проведения расчетов начинается самый ответственный этап – установка розеток. Чтобы определиться, на какой высоте розетки на кухне смогут наиболее эффективно и безопасно эксплуатироваться, нужно учесть возможность попадания на них воды, которая может быть разлита, например, на столешнице или полу. Поэтому необходимо располагать их на некотором удалении от горизонтальной плоскости.
Монтаж нижнего уровня
Проводку нижнего ряда электрических разъемов проще всего провести в каналах плинтуса.
Располагать точки питания нужно недалеко от потребителей, ввиду небольшой длины шнуров у многих моделей, но, ни в коем случае не напротив их задней стенки. Желательно также исключить возможность случайного контакта с источниками тока, поэтому лучший вариант их расположения – сбоку от техники. Оптимальная высота розетки для холодильника, посудомоечной машины и электроплиты – от 10 до15 см от уровня пола.
Монтаж среднего уровня
Решая, на какой высоте от столешницы делать розетки, нужно предусмотреть вероятность касания рукой (протирая покрытие) токоведущих частей, а также их контакта с водой. Средний уровень располагается над рабочей поверхностью и предполагает подключение большого количества агрегатов средней мощности. Таким образом, высота розеток над столешницей на кухне должна быть порядка 10–15 см или 105-115 см от пола.
Стоит присмотреться к вариантам встраиваемых в мебель выдвижных систем, которые могут выдвигаться из навесных шкафов сверху вниз, либо из столешницы снизу вверх. Монтируются они очень просто, а в рабочем состоянии обеспечивают удобную и безопасную высоту розеток на кухне от столешницы. Кроме того выдвижные блоки одновременно являются сетевыми фильтрами и помимо коммутации электроприборов могут обеспечить и их защиту от сетевых изменений.
Устройство верхнего уровня
Этот уровень предполагает подключение маломощных потребителей, которые к тому же будут очень редко отключаться от источника напряжения. Будет нелогично тянуть шнур от вытяжки вдоль рабочей стены или занимать вилкой от светодиодной подсветки точку питания среднего уровня. Поэтому правильным решением будет расположение разъемов для этих приборов над полками кухонного гарнитура.
Получается, что высота розетки для вытяжки на кухне составляет около 2 метров. Производить ее частые включения и отключения не понадобится, зато расположение точки не будет бросаться в глаза.
Этап третий: устройство электроарматуры в обеденной зоне
Возле обеденного стола также необходимо оформить точки питания, например для подключения электронного гаджета или зарядного устройства. Здесь не существует строго определения по расположению розеток и следует исходить из практичности. Если установить двойной разъем на стандартном для квартир советской эпохи расстоянии от пола – 90 см, то провода от включенных в него устройств будут видны с любой точки помещения.
Намного удобнее будет установка разъема на дистанции опущенной вниз руки сидящего человека, то есть примерно 30 см от напольного покрытия.
Меры безопасности при работах по монтажу электрических цепей
В целях безопасности, рекомендуется в проводке каждого уровня установить отдельные автоматические выключатели, а также установить их для каждого потребителя, подключенного по индивидуальной линии через силовую розетку. Правильно, если все автоматы будут помещены в силовой распределительный щиток и подписаны.
Важно: все работы по устройству проводки и подключению электрораспределительных приспособлений, необходимо проводить при отключенной электроэнергии.
Как расположить розетки на кухне: правила, рекомендации и разбор ошибок
Все о размещении кухонных розеток
Современная кухня давно уже стала основным потребителем энергии в любом доме. Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.
Основные требования к размещению розеток на кухне
Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.
- Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
- Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
- Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
- Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
- На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.
Важные моменты проектирования
Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:
- Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
- Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
- Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.
Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:
- вытяжку;
- духовой шкаф;
- варочную панель;
- холодильник;
- морозильную камеру;
- стиральную машину;
- посудомойку;
- микроволновую печь;
- измельчитель для мусора.
Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.
Холодильник
Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.
Три распространенные ошибки
Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.
- Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
- Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
- Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.
Современная кухня изобилует всевозможными электрическими приборами от блендера до посудомоечной машины. Каждое устройство требует подключения к источнику питания. Большинство кухонь не оборудованы достаточным количеством розеток, а которые есть в наличии, не отличаются удобством расположения. Этот факт заставляет людей использовать такие ненадежные приспособления, как удлинители, но они не могут применяться на постоянной основе.
Этап первый: планирование
Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.
После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.
Составление электрической схемы
Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:
- Точки электрического питания по индивидуально проложенной линии;
- Количество обычных розеток;
- Количество автоматических выключателей;
- Способы укладки электрической проводки;
- Электрическая схема коммутации.
Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.
Уровни расположения электрических точек
Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:
- Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
- Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
- Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.
Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.
Расчет подготовительных работ по укладке проводов
Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:
- В каналах плинтуса;
- С помощью пластиковых коробов;
- Через канавки, проделанные непосредственно в стене.
Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.
Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.
Этап второй: монтаж разъемных устройств на рабочей стене
После составления схемы и проведения расчетов начинается самый ответственный этап – установка розеток. Чтобы определиться, на какой высоте розетки на кухне смогут наиболее эффективно и безопасно эксплуатироваться, нужно учесть возможность попадания на них воды, которая может быть разлита, например, на столешнице или полу. Поэтому необходимо располагать их на некотором удалении от горизонтальной плоскости.
Монтаж нижнего уровня
Проводку нижнего ряда электрических разъемов проще всего провести в каналах плинтуса.
Располагать точки питания нужно недалеко от потребителей, ввиду небольшой длины шнуров у многих моделей, но, ни в коем случае не напротив их задней стенки. Желательно также исключить возможность случайного контакта с источниками тока, поэтому лучший вариант их расположения – сбоку от техники. Оптимальная высота розетки для холодильника, посудомоечной машины и электроплиты – от 10 до15 см от уровня пола.
Монтаж среднего уровня
Решая, на какой высоте от столешницы делать розетки, нужно предусмотреть вероятность касания рукой (протирая покрытие) токоведущих частей, а также их контакта с водой. Средний уровень располагается над рабочей поверхностью и предполагает подключение большого количества агрегатов средней мощности. Таким образом, высота розеток над столешницей на кухне должна быть порядка 10–15 см или 105-115 см от пола.
Стоит присмотреться к вариантам встраиваемых в мебель выдвижных систем, которые могут выдвигаться из навесных шкафов сверху вниз, либо из столешницы снизу вверх. Монтируются они очень просто, а в рабочем состоянии обеспечивают удобную и безопасную высоту розеток на кухне от столешницы. Кроме того выдвижные блоки одновременно являются сетевыми фильтрами и помимо коммутации электроприборов могут обеспечить и их защиту от сетевых изменений.
Устройство верхнего уровня
Этот уровень предполагает подключение маломощных потребителей, которые к тому же будут очень редко отключаться от источника напряжения. Будет нелогично тянуть шнур от вытяжки вдоль рабочей стены или занимать вилкой от светодиодной подсветки точку питания среднего уровня. Поэтому правильным решением будет расположение разъемов для этих приборов над полками кухонного гарнитура.
Получается, что высота розетки для вытяжки на кухне составляет около 2 метров. Производить ее частые включения и отключения не понадобится, зато расположение точки не будет бросаться в глаза.
Этап третий: устройство электроарматуры в обеденной зоне
Возле обеденного стола также необходимо оформить точки питания, например для подключения электронного гаджета или зарядного устройства. Здесь не существует строго определения по расположению розеток и следует исходить из практичности. Если установить двойной разъем на стандартном для квартир советской эпохи расстоянии от пола – 90 см, то провода от включенных в него устройств будут видны с любой точки помещения.
Намного удобнее будет установка разъема на дистанции опущенной вниз руки сидящего человека, то есть примерно 30 см от напольного покрытия.
Меры безопасности при работах по монтажу электрических цепей
В целях безопасности, рекомендуется в проводке каждого уровня установить отдельные автоматические выключатели, а также установить их для каждого потребителя, подключенного по индивидуальной линии через силовую розетку. Правильно, если все автоматы будут помещены в силовой распределительный щиток и подписаны.
Важно: все работы по устройству проводки и подключению электрораспределительных приспособлений, необходимо проводить при отключенной электроэнергии.
Критерии определения высоты розеток на кухне
Ремонт на кухне представляет собой выполнение достаточно большого объёма разных работ. К сожалению, не всем удаётся грамотно распланировать все ремонтные мероприятия. Зачастую бывает и так: мебель расставлена, бытовые прибору установлены, но их питающие кабеля и провода, не достают до розеток, установленных таким образом, что к ним не подобраться. Вот тут ненароком и усомнишься в правильности проведённого ремонта, ведь высота розеток на кухне – важный критерий верной и удобной эксплуатации приборов. В статье рассмотрим основные критерии определения уровня высоты розеток в кухонном помещении.
Розетки
С конструктивной и технической точки зрения, все розетки делятся на две группы: с заземляющим контактом и без него. В большинстве случаев предпочтение отдаётся первому варианту, потому что основная масса современных бытовых приборов поступает в продажу с евровилками, в которых присутствует контакт заземления. Соответственно и провод у них трехжильный, имеющий контур для заземления.
Если ремонт производится в квартире старой постройки, где установлены советские розетки, то, их придётся демонтировать и убрать, заменив новыми. Помимо этого, вместо старой проводки укладываются трёхжильные кабеля соответствующего сечения. Таким образом, процесс замены требует и времени, и финансов, к тому же он не так прост, как может показаться на первый взгляд.
Количество розеток рассчитывается с учётом единиц бытовой техники. Учитывайте и такой момент, что год от года её становится всё больше, что потребует дополнительных приспособлений. Существуют определённые приборы, которые на кухне всегда присутствуют в кухне: холодильник, газовая или электрическая плиты, электрический чайник, вытяжка и микроволновка. Остальные появляются с ростом благосостояния семьи. Поэтому проводя ремонт на кухне, учитывайте, какие приборы уже имеются, и какие планируется приобретать в ближайшем времени.
Стоит отметить, что бытовые приборы отличаются друг от друга мощностью потребления электроэнергии. Например, посудомоечная машина, электрический чайник или плита – это очень мощные агрегаты, к которым подводится отдельная линия подачи электропитания от распределительного щита с установкой отдельного автомата и УЗО. А значит, сначала правильно определяется место установки этих приборов, а уже потом решается вопрос о необходимой высоте монтажа розеток.
Высота монтажа розеток
Таким образом, высота установки розеток на кухне всецело зависит от прибора, который к ним подключается. К тому же место установки определяется назначением аппарата. Например, посудомоечная или стиральная машины обычно фиксируются, как встроенные модели. Они стационарные, выключать их не надо, поэтому оптимальное место установки розетки под них – позади мебельного гарнитура на высоте 6-10 сантиметров от поверхности пола. Поэтому после того как прибор установлен и подключён к розетке, его больше не трогают.
Розетка для холодильника фиксируется на другой высоте. Это связано с тем, что такой бытовой прибор в кухне периодически отключают. Например, когда уезжают в отпуск, или при необходимости его помыть. Сдвигать технику тяжело, поэтому для удобства розетку монтируют над верхней поверхностью агрегата. Во всяком случае, это самое удобное и доступное место.
К высоте розеток над столешницей подходят дифференцированно, но с одним ограничением – не выше 15 сантиметров. В таком случае электрические элементы за бытовыми приборами будут не видны, но удобны в использовании. К тому же лучше именно в этом месте установить розеточную панель, состоящую из нескольких гнёзд, что даст возможность подключать к одной розетке сразу несколько бытовых аппаратов.
Для подсветки используют розетку над столешницей или производят подключение через выключатель, расположенный над рабочей зоной, часто на фартуке.
Выбор установки розетки для кухонной вытяжки зависит от модели устройства. Если это встраиваемая техника — её фиксируют за вентиляционной трубой, и внутри полок. Здесь важна невидимость электрического элемента, потому что вытяжка всегда находится в подключённом состоянии. Отключают её лишь в том случае, если прибор надо демонтировать.
Не забывайте и о дополнительных гнёздах. Например, если на кухне выращивают растения, то для них используется светильник. Для тех, кто любит читать на кухне, лампа тоже не помещает. В этих случаях розетки обычно устанавливают в зоне отдыха или приёма пищи.
Где нельзя монтировать розетки
Электропроводка – дело серьёзное, и подходить к прокладке кабеля и установке розеток надо с позиции безопасной их эксплуатации. Поэтому ниже приведены рекомендации от специалистов, куда нельзя устанавливать гнёзда.
- Влажность и электричество – явная опасность для человека. Поэтому розетки ни над мойкой, ни под ней устанавливать нельзя.
- Не устанавливаются розетки к участкам стен над варочными поверхностями. Пар губительно сказывается на техническом состоянии электрического прибора.
- Не запрещено монтировать их за плитами, но высокие температуры отрицательно скажутся на конструкциях. Поэтому чем ниже установлена розетка за варочной плитой, тем лучше.
- Не стоит проводить установку на стене за дверью, то есть, за открытой дверью, когда она своим полотном будет закрывать гнездо. То же самое касается и участков стен, которые закрываются открывающимися дверцами кухонного гарнитура.
Таким образом, строгих норм высоты установки нет, потому что все правила являются рекомендательными. Но, зачастую в любой норматив вкладываются не только условия комфортной эксплуатации, но и требования техники безопасности. Например, оптимальное место установки розеточного гнезда для посудомоечной машины — за прибором, подальше от водопроводной подающей сети и канализационного шланга. Если водяные системы подаются к машинке справа, то розетку устанавливается слева.
Встроенные розетки
Сегодня производители предлагают ряд розеточных панелей, которые монтируются прямо в мебель, а, точнее, в столешницу кухонного гарнитура. Очень удобный вариант, который можно скрыть, утопив в саму поверхность рабочей зоны или прикрыв их декоративной крышкой. Правда, такие панели — это стандартные устройства, к которым можно подключить бытовые приборы небольшой мощности, располагающиеся всё время на столешнице. К ним относятся микроволновая печь, чайник, кофеварка и так далее.
Правила разводки
Как уже было сказано, в первую очередь, правильно запланируйте места установки розеток. Для удобства набросайте эскиз кухонного пространства, отметив на нём положение гарнитура, бытовой техники и так далее. Иными словами, сделайте точный план расстановки всех элементов на кухне.
Затем продумайте и участки, к которым необходимо провести питающие кабели. Помните, что электрический кабель прокладывается только вертикально и горизонтально. Никаких кривых и косых участков. Горизонтальные участки от пола или потолка проводятся на расстоянии 10-15 сантиметров.
Внимание! В одну штробу не запрещено укладывать несколько проводов.
Заключение по теме
Таким образом, сделать розетки на кухне – значит, правильно определить, на какой высоте их монтировать. Связано это не только с удобством эксплуатации, но и с безопасностью использования. Поэтому учитывайте все рекомендации, описанные в этой статье, и обязательно примите к сведению правила прокладки кабелей и установки розеток.
Не забывайте о том, что современные бытовые приборы снабжаются евровилками, в которых штыри имеют больший диаметр. Следовательно, в розетки старого образца они не войдут. Поэтому, проводя ремонт на кухне, замените старые конструкции новыми. Таким способом решится сразу две проблемы, одна из которых заземление.
Высота установки выключателей и розеток
Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.
На какой высоте ставить розетки и выключатели решать вам
На какой высоте могут быть
Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.
Так все-таки, на какой высоте установить розетки? Есть два варианта:
- Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
- Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.
Какой из стандартов использовать — ваш выбор
Где расположить выключатель
С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.
Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.
Высота розеток от пола в спальне
Выбираем место для розеток в комнатах
Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.
Возле стола высота розеток — над столешницей
Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.
Высота розеток на кухне
Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.
Выделенные линии для мощных электроприборов
Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).
Высота розеток на кухне для разной бытовой техники
Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.
Выбираем высоту в зависимости от подключаемого оборудования
Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.
Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.
Можно сделать таким образом. Основное — удобство эксплуатации
Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.
Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.
В ванной
Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).
Деление ванной на зоны
Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.
В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.
Как можно расположить розетки в ванной
Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.
Правила устройства электропроводки
При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:
- Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
- От монтажной коробки провод идет вертикально вверх.
- Соединение проводов происходит в распределительной коробке
Примерная высота розеток от пола в комнатах
Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.
